首页
-
夹紧部件
-
五轴模块夹紧系统50
2D
3D

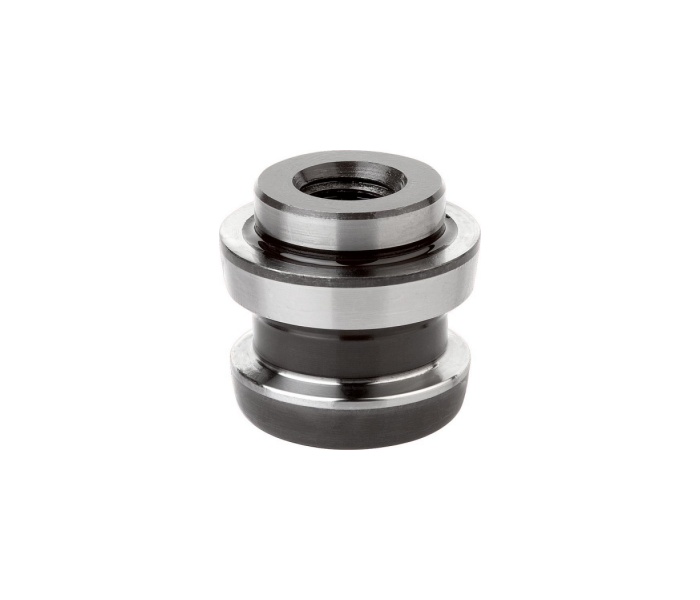

夹紧螺栓 K1121
KIPP UNILOCK 五轴 50 系列标准夹紧螺栓,适配 K1117、K1118 基础模块与 K1120 减宽适配器。防锈工具钢一体成型,锥面淬火精磨,重复定位精度≤0.005mm;M8 标准螺纹可直接锁紧小型工件。窄型低干涉结构规避五轴刀具碰撞,支持离线预装零点快换,适配精密小件、模具、异形件五轴批量加工。
下载产品pdf
咨询报价
产品参数
产品特点
注意事项
工件锁紧螺纹:标准 M8 外螺纹
系统基准外径:φ50 mm(适配 50 系锥孔定位)
标准有效高度:25 mm(定制加长款可选 50mm)
定心结构:环形定位法兰,自带防转限位台阶
50 系统专用标准夹紧销,完美匹配五轴工装
高刚性一体成型,抗切削振动
窄型低干涉法兰设计,五轴无撞刀
统一零点基准,支持离线预装快换
模块化通用搭配
同心定心 + 防转台阶,杜绝工件偏转
工件锁紧 M8 螺钉严格按照原厂标准扭矩紧固,禁止超扭矩挤压法兰,避免螺纹滑丝、定心台阶变形。
多工位排布时所有夹紧螺栓保持等高,预留刀具摆动避让间隙,避免五轴联动加工撞刀。
禁止空锁:无工件 / 适配器状态下,不得将 K1121 单独锁入夹紧模块,会划伤精密研磨锥面,永久破坏精度。
温度管控:远离主轴高温热源,环境温度不可超过 60℃,温差引发热胀冷缩会降低定位稳定性。
每日加工结束清理定位法兰与锥面,禁止钢丝刷、硬质金属硬物刮擦研磨工作面。
精密配合结构,
严禁私自打磨、车削改造本体尺寸
,改动后丧失出厂精度与原厂质保。
