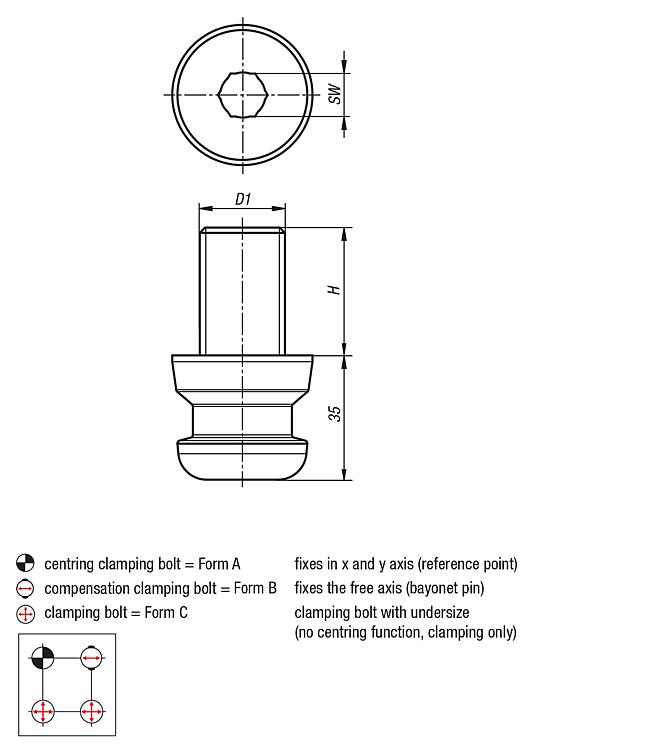

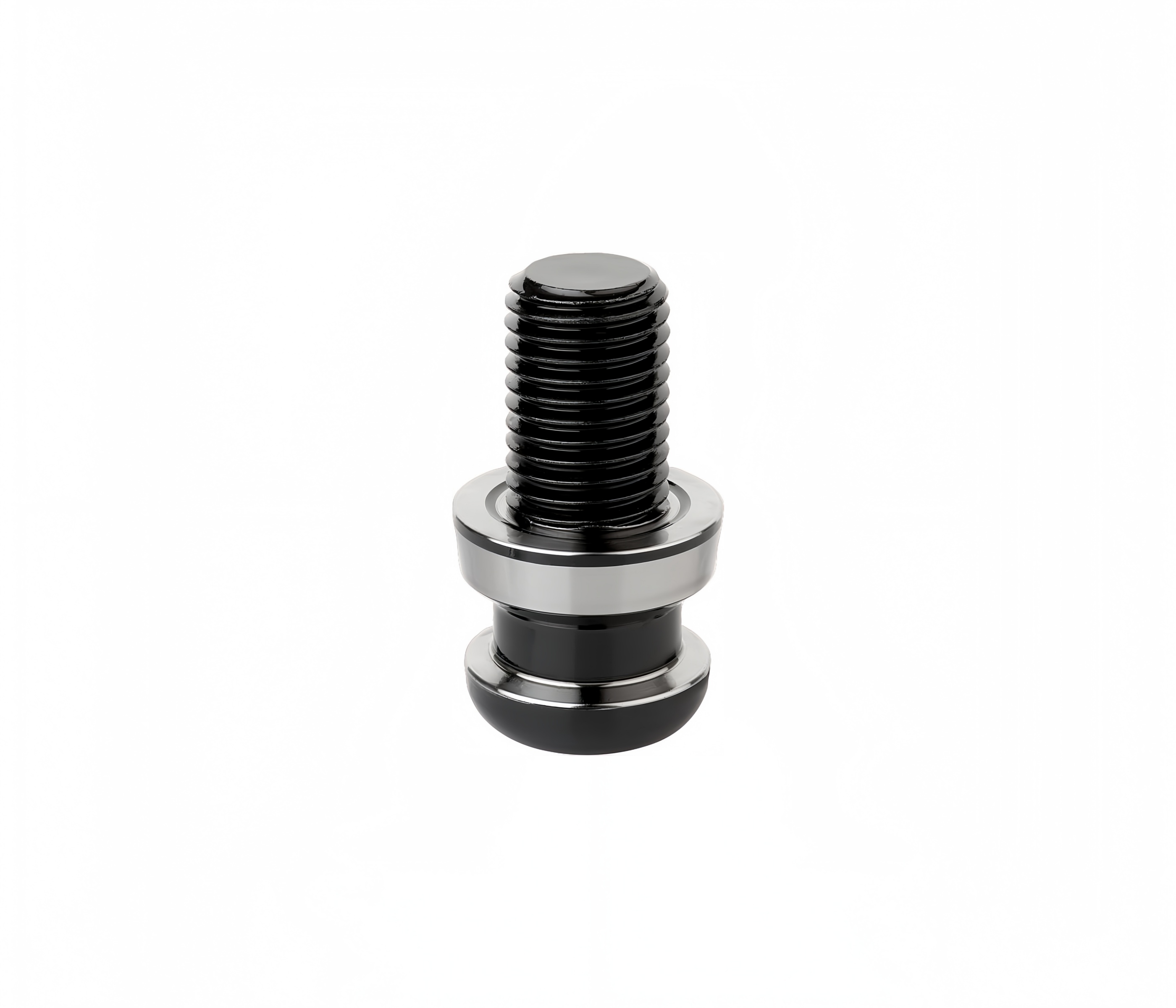

夹紧螺栓 K0967
KIPP UNILOCK 80mm 系统标准夹紧销,适配 K0960、K0961、K0963 五轴基础模块与 K0966 减速器适配器。合金工具钢一体锻造成型,锥面淬火精磨,重复定位精度≤0.005mm,最高夹持力 75kN,适配重型切削工况。窄型低干涉法兰规避五轴刀具碰撞,自带定心防转台阶杜绝工件扭转偏移;支持离线预装零点快换,可配套双面、三面夹具塔成套使用,广泛用于模具、航空结构件五轴多面批量精密加工。
产品参数
产品特点
注意事项
  • 单支最大夹持拉力(气源 6bar Turbo 增压)
  • M10 螺纹款:35 kN
  • M12 螺纹款:50 kN
  • M16 螺纹款:75 kN
  • 重复定位精度:≤0.005 mm,全 UNILOCK 系统统一精度
  • 适用环境温度:5℃ ~ 60℃
  • 适配气源:6–7 bar 干燥润滑压缩空气(搭配气动夹紧单元)


  • 80 系统标准专用,重型切削高承载
  • 窄法兰低干涉五轴设计
  • 一体锻造成型,刚性无间隙
  • 定心防转一体化结构
  • 支持离线预装零点快换
  • 全系列模块化通用搭配
  • 装配前彻底清洁 80 系列模块锥孔、清除铁屑、油污、毛刺,杂质残留直接造成定位精度超差。
  • 多工位排布时所有夹紧螺栓保持等高,预留刀具摆动避让间隙,避免五轴联动加工撞刀。
  • 禁止空锁:无工件 / 适配器状态下,不得将 K1121 单独锁入夹紧模块,会划伤精密研磨锥面,永久破坏精度。
  • 温度管控:远离主轴高温热源,环境温度不可超过 60℃,温差引发热胀冷缩会降低定位稳定性。
  • 每日加工结束清理定位法兰与锥面,禁止钢丝刷、硬质金属硬物刮擦研磨工作面。
  • 精密配合结构,严禁私自打磨、车削改造本体尺寸,改动后丧失出厂精度与原厂质保。
