核心材质构成

产品核心特点

1. 高度一一匹配 K0941 立管板，垫高后夹持结构完整不变



   每一档加高高度对应专属 K0942 支撑台阶，加长工件支撑跨度，加高后依旧维持 8mm 浅夹持深度，工件五面外露无遮挡，不影响五轴摆头全方位加工。
2. 整体淬火高刚性，抗五轴大侧向切削力



   全段支撑条淬火硬化，加高后工件重心抬高、切削侧向力矩放大，台阶不易弯曲形变，薄壁件、细长件高速铣削无震动、无位移。
3. 预装夹紧销，免二次装配



   出厂配套 12 支环形刃口夹紧销，销孔定位精准，直接安装即可夹持工件，无需单独采购销钉，换高工序拆装便捷。
4. 成对定位装配，重复定位精度高



   左右两根台阶配套定位销孔，与夹具、K0941 立管板销钉完全贴合，多层叠加无偏移，整套工装重复定位误差≤0.02mm。
5. 模块化自由搭配，一套夹具覆盖全高度工件

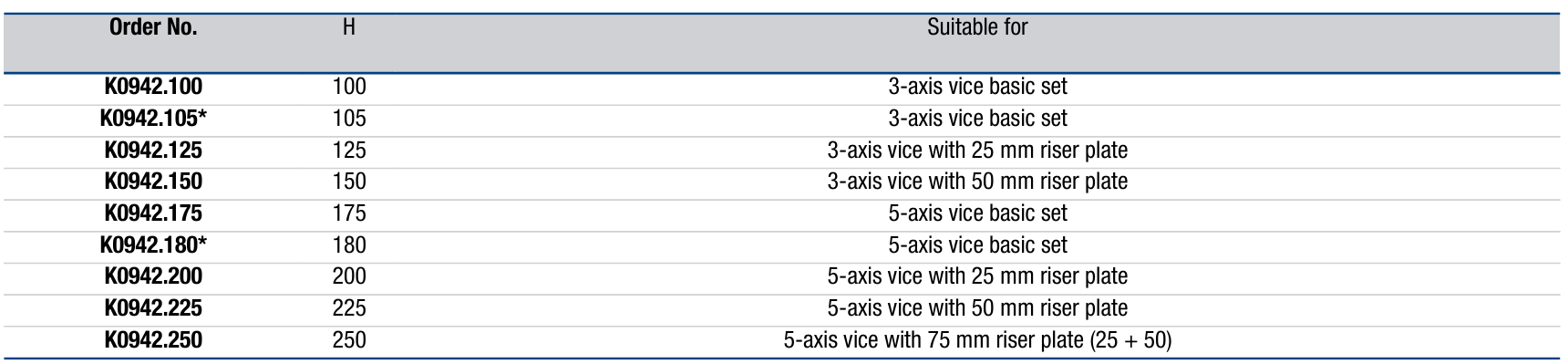

   从 100mm 基础高度至 250mm 极限加高高度完整系列，根据工件、摆头干涉需求自由更换，不用更换整套夹具，降低工装投入。
6. 精密研磨基准面，尺寸一致性稳定



   工件承载支撑面整体精磨，无高低差，多点支撑工件受力均匀，杜绝单点悬空造成的批量尺寸超差。
7. 干湿加工通用，耐磨不易锈蚀



   淬火光亮钢材质，耐切削液腐蚀，铁屑堆积不易锈蚀磨损，长期批量加工使用寿命长。

（一）装夹安装规范

1. 硬性要求：叠加 K0941 立管板加高后，必须同步更换同等高度 K0942 支撑台阶；使用原短支撑条会导致工件支撑悬空、夹持失效、加工飞出报废。
2. 安装前清理台阶底面、销孔铁屑油污，定位销完全嵌入销孔，贴合无间隙，防止台阶倾斜。
3. 锁紧螺栓对角分次均匀拧紧，避免单边应力造成支撑面翘曲，破坏平面精度。
4. 多工位夹具加高使用时，整套工装（K0939/K0940+K0941+K0942）高度规格必须统一，保证工件加工基准等高。
