转舌锁 K0518
整体锁身采用压铸锌合金制造，成本适中、轻量化，依靠旋转 90°（1/4 圈） 完成锁门、解锁，内置弹簧锁舌实现自锁防松。
标配橡胶密封垫圈，防护等级 IP65，防水防尘，适配机床防护罩、数控设备钣金门、电控机柜、自动化设备检修盖板、仪器机箱等场景。

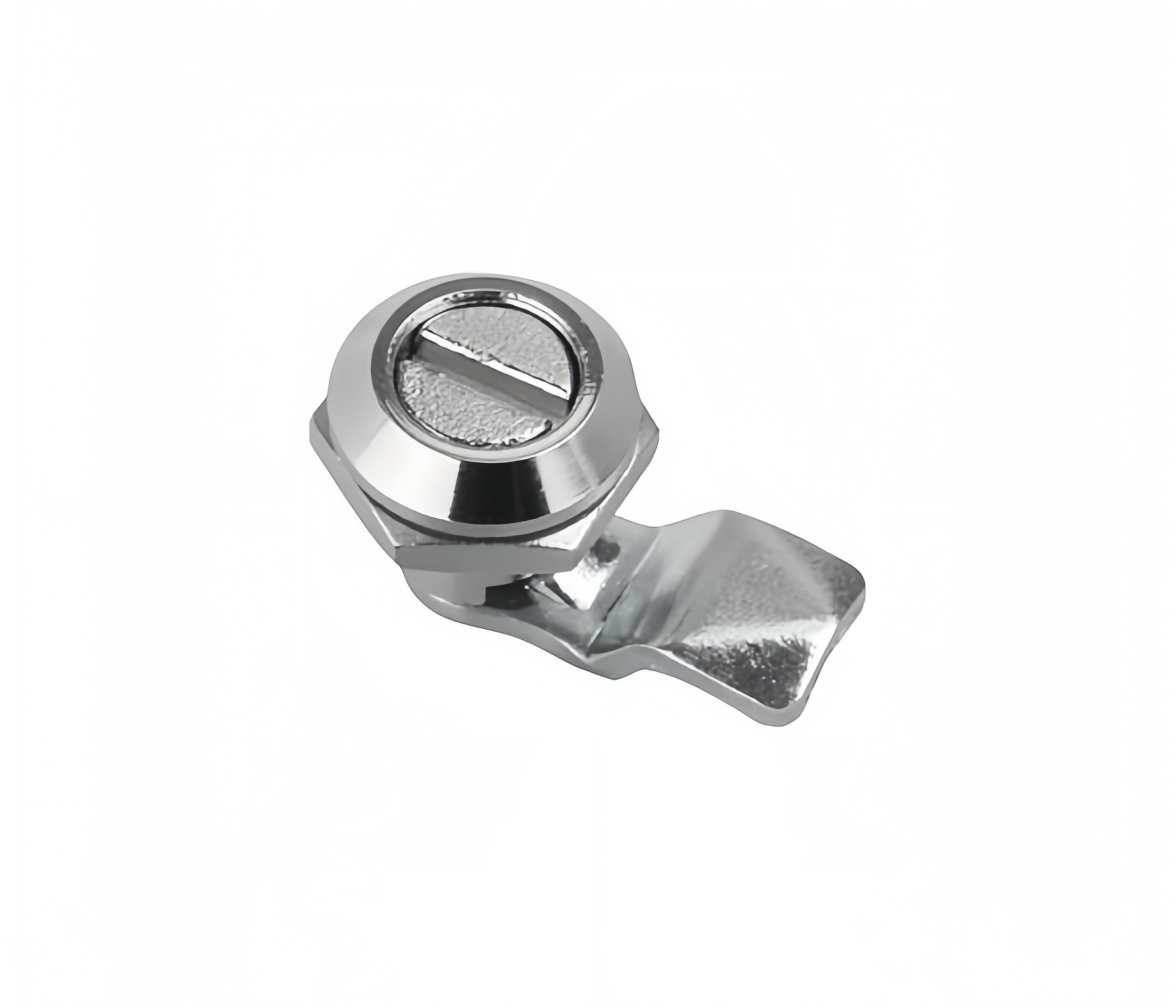

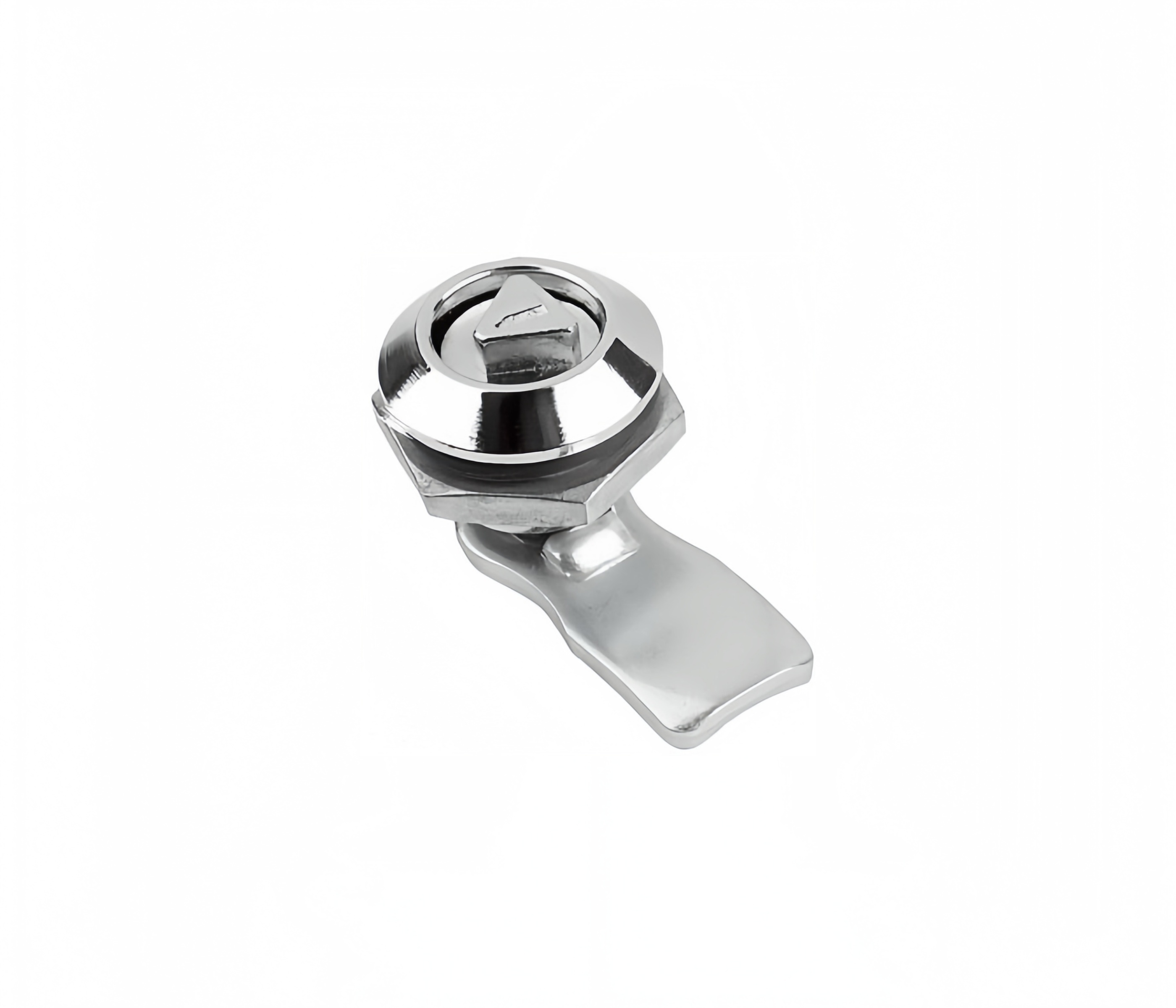

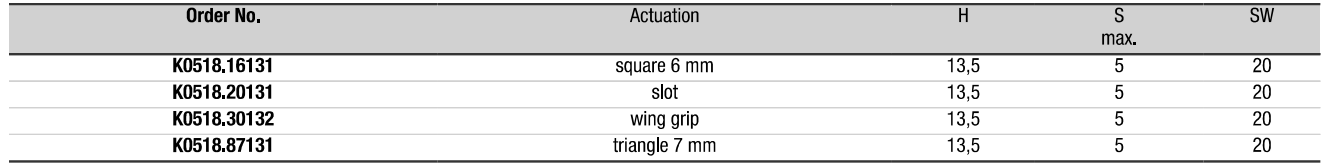

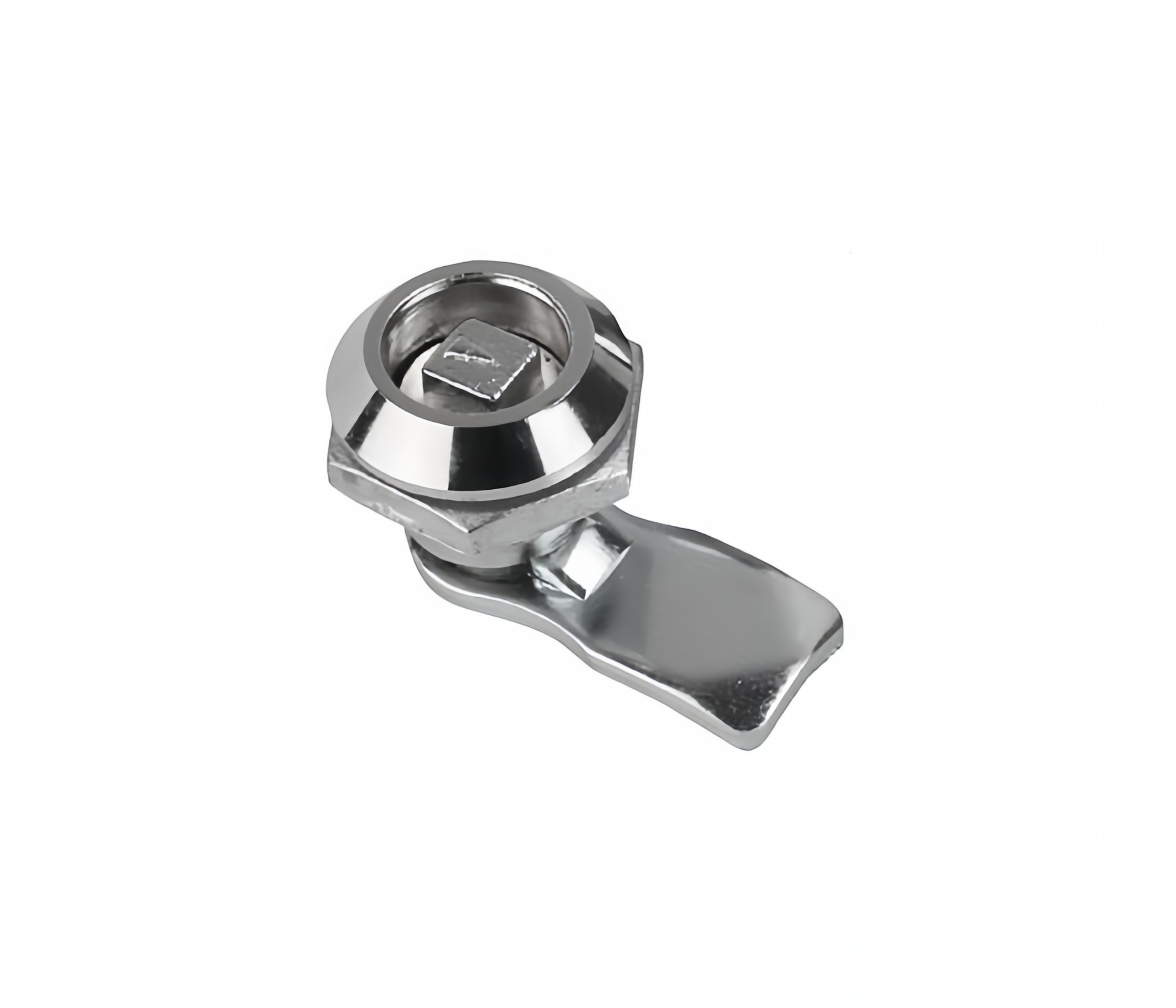

整套分为锁体本体与独立锁舌 K0519 两大件，本体分四种操作头款式，日常沟通统称 K0518 锌锁，下单才区分细分后缀型号。
下载产品pdf 咨询报价
产品参数
产品特点
注意事项

核心材质构成

  1. 锁外壳、操作驱动头：压铸锌合金
  2. 锁紧固定螺母：镀锌碳钢，带导电锯齿（柜体接地防静电）
  3. 内置弹簧、锁舌配件 K0519：弹簧钢
  4. 密封件：橡胶平垫圈，防水防尘

表面处理

  1. 亮面镀铬款：通用标准款，耐磨防锈
  2. 黑色喷塑款：T 型手柄专用，哑光工业外观

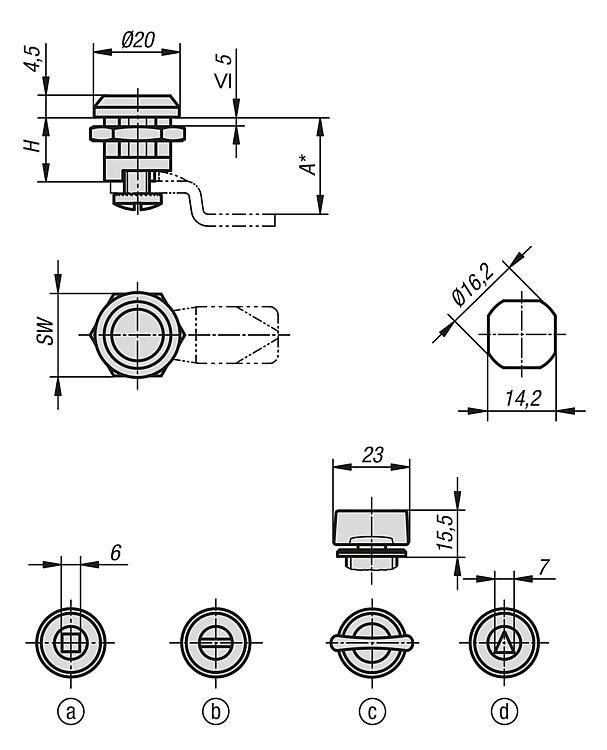

核心技术参数

  1. 旋转启闭角度：90°（1/4 转）
  2. 标准钣金开孔直径：Φ30 mm
  3. 适配门板最大厚度：5 mm
  4. 防护等级：IP65（标配密封垫）
  5. 安装方向：左右开门通用，锁舌可正反装配
  6. 防静电结构：螺母带锯齿接地齿，贴合钣金导通静电
  7. 防振结构：弹簧锁舌卡位凹槽，设备震动不会自动脱扣
  8. 工作温度：-20℃ ~ +80℃
  9. 安装方式：穿板后置螺母锁紧，免焊接
,

产品核心特点

  • 锌合金压铸本体，高性价比

    对比全钢四分一转锁重量更轻，电镀 / 喷塑双重防腐，车间切削液、粉尘环境长期使用不易生锈，采购成本更低。
  • 90° 快速启闭，操作高效

    无需多圈旋转，仅转动 1/4 圈即可完成开关，设备频繁检修大幅缩短开盖时间，提升运维效率。
  • IP65 防水防尘，适配机床加工环境

    自带一体式橡胶密封垫，阻挡冷却液水雾、铁屑粉尘进入锁体，内部弹簧不易锈蚀卡死。
  • 左右开门通用，库存简化

    锁舌可正向、反向安装，左开、右开钣金门通用，一款锁体覆盖绝大多数柜门需求。
  • 接地导电螺母，消除静电隐患

    锁紧螺母内侧锯齿咬合金属门板，柜体可靠接地，保护电控元件不受静电击穿。
  • 弹簧卡位自锁，抗设备震动

    锁舌内置卡位槽，机床高速振动、设备长途运输颠簸不会自行弹开，防护罩不会意外开启，提升生产安全。
  • 模块化搭配锁舌，适配多种门框间隙

    同一款 K0518 锁体可搭配不同长度 K0519 锁舌，适配 30~195mm 门框间隙，无需更换锁本体。
  • 预装一体式结构，现场安装简单

    内部零件出厂预装配，钣金开好标准圆孔直接穿入，后方拧紧螺母即可，单人 30 秒完成装配

（一）安装规范

  1. 门板开孔严格 Φ30mm，板材厚度不得超过 5mm，板材过厚会导致螺母锁不紧、密封垫压缩失效，失去 IP65 防护。
  2. 开孔边缘打磨去除毛刺，锋利边缘会割破橡胶密封圈，造成进水进灰。
  3. 螺母仅需手拧均匀锁紧，禁止扭力扳手大力紧固；锌合金材质脆性大，暴力锁紧易开裂、变形。
  4. 多锁并排安装时，锁中心间距≥40mm，防止操作头互相干涉无法转动。

（二）安全与精度提示

  1. 操作头转动卡顿、回弹无力，多为弹簧锈蚀或密封垫挤压变形，及时拆解清洁或更换配件。
  2. 钥匙款锁体丢失钥匙无法强制开启，建议备用配套钥匙 K0535。
  3. T 型手柄款频繁徒手使用，避免大力掰扯手柄，防止锌合金根部断裂。
