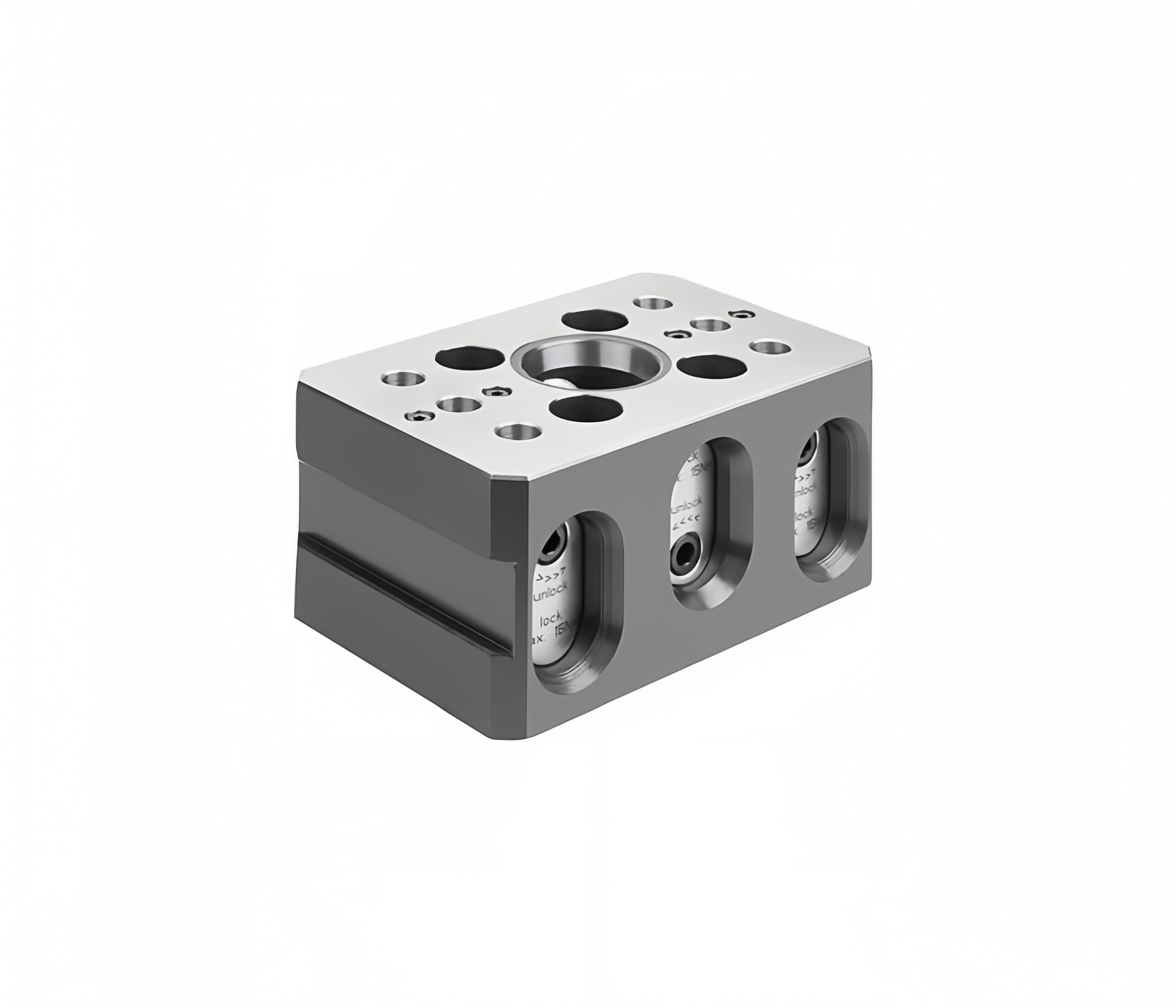

双工位一体式五轴基础模块 K1867
KIPP UNILOCK Size80 专用 DUO 双联五轴定位基座，单块锻打基体集成两组标准 Φ80 零点定位锥孔，一体式结构刚性优于两块单模块拼接；可调通长底座支持整体横向微调，超薄低干涉外形满足两件工件同步五面无碰撞加工。调质合金钢淬火精磨定位面，单工位重复定位精度≤0.005mm，双工位平行度≤0.003mm，单工位最大夹持力 75kN 适配重型切削。兼容 K0967 夹紧螺栓、K0970 轴肩螺丝、K0966 减宽适配器，支持离线同步双工位预装零点快换，可配套双面、三面夹具塔搭建多工位工装阵列，广泛用于模具、航空零件批量五轴高效加工

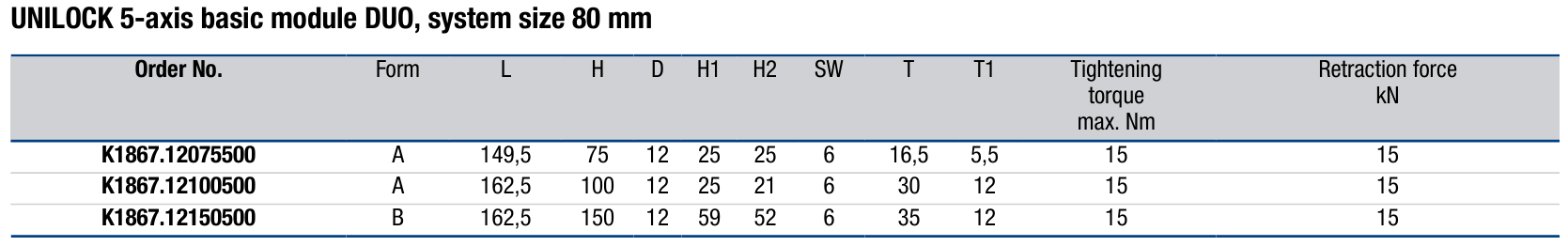

产品参数
产品特点
注意事项
- 单工位极限夹持力（匹配夹紧螺栓）
- M10 夹紧销：35 kN
- M12 夹紧销：50 kN
- M16 夹紧销：75 kN
- 双工位总最大夹持力：150 kN（双 M16 满配工况）
- 重复定位精度：单工位≤0.005 mm；双工位同轴平行度≤0.003 mm
- 适用环境温度：5℃ ~ 60℃
- 定位属性：双工位均可独立做主定位基准，无需额外辅助模块
- 一体式 DUO 双工位结构，刚性远超两块单模块拼接
- 五轴专用超薄低干涉窄体外形
- 可调长槽整体底座，工装布局灵活适配
- 双工位独立零点基准，离线同步预装快换
- 全系列标准件通用，拓展性强
- 装配前彻底清洁底座调节槽、双工位锥孔、支撑贴合端面，清除铁屑、油污、毛刺，杂质残留会造成双工位定位偏差、尺寸超差。
- 底座锁紧操作：松开全部 M12 固定螺钉，整体平移至目标工位后，对角分次均匀锁紧，扭矩严格控制 12–15 N・m，禁止单边超扭矩挤压基座变形。
- 严禁空锁工况：无工件、无适配器状态下，不得单独锁紧夹紧螺栓，硬质研磨锥面直接贴合会产生永久性划痕，永久破坏双工位平行定位精度。
- 载荷均衡分配：禁止仅单侧工位长期承受全部重切削载荷，易造成一体式基座单侧应力变形；两件工件尽量同步均匀分配切削力。
- 每日加工结束清理双锥孔、支撑端面与底座调节槽，禁止钢丝刷、硬质金属硬物刮擦精密研磨配合面。
