多夹紧系统工件止挡垫片 K1756

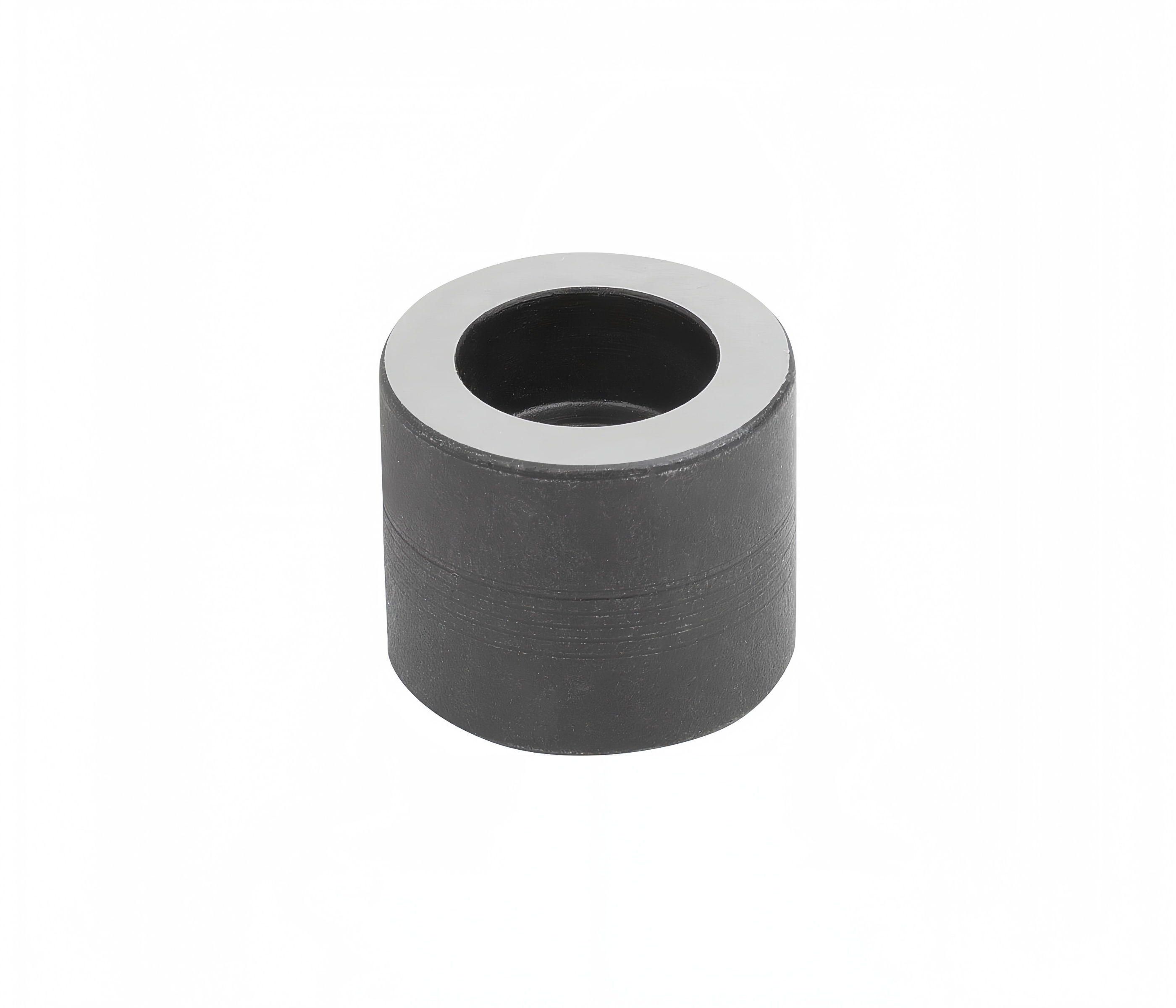

K1756 为德国 KIPP 原厂多夹紧工装专用工件止挡间隔垫片,配套 50/72 系列多工位零点定位、UNILOCK 多夹紧模块使用,安装于固定钳口与侧向工件止挡块之间,通过增减、叠加垫片厚度实现工件侧向基准快速微调,是五轴加工中心、立式加工中心批量工装定位核心标准配件。

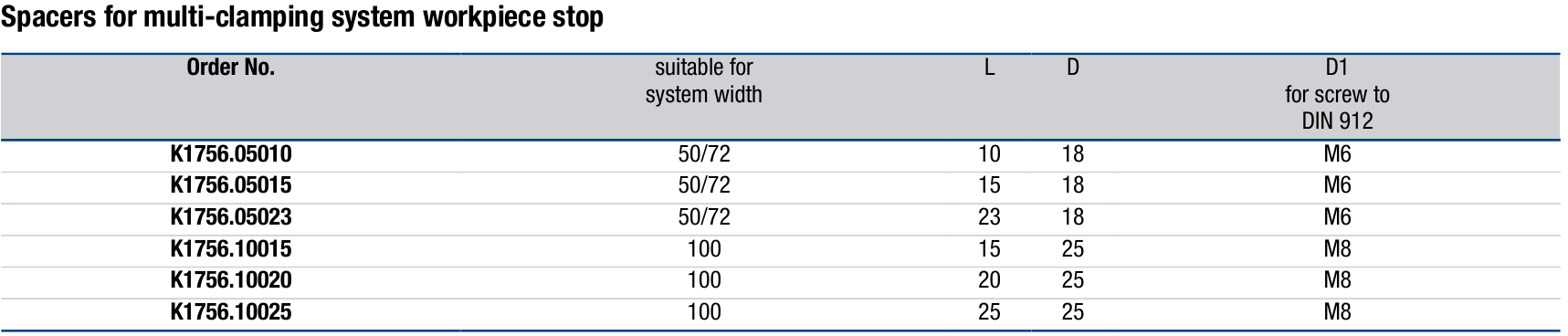

产品参数
产品特点
注意事项
  • 材质:调质合金钢(Vergütungsstahl)
  • 热处理:整体调质,两端平面精密研磨,硬度 HRC32

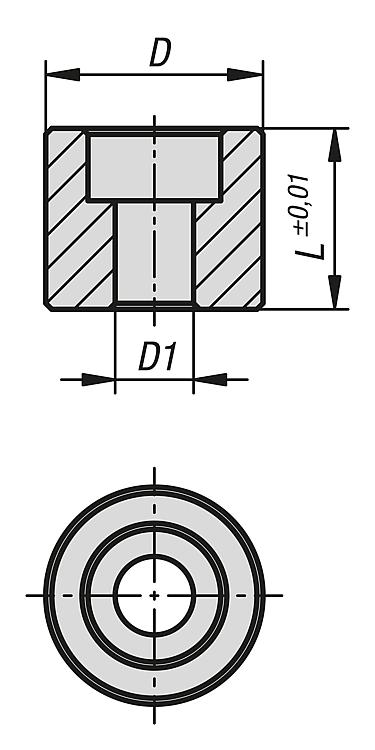

  • 结构:圆筒式衬套垫片,中心通孔用于 M6/M8 螺丝贯穿锁紧

  • 延长工件侧挡块调节行程
  • 等高定位、批量统一基准
  • 五 轴加工中心、立式加工中心多点多工件批量工装;
  • UNILOCK 标准多夹紧模块、零点定位系统配套侧定位
  • 垫片叠放时,两端精密研磨面必须完全贴合,禁止夹杂铁屑、铝屑、切削杂质,否则会造成定位倾斜、尺寸超差。
  • 配套螺栓选用标准加长圆柱头内六角螺丝,螺纹锁紧到位即可,不可过度暴力拧紧,避免垫片端面压塌变形。
  • 高温干切工况慎用,持续高温会降低表面防锈层,加速氧化生锈。
  • 每次加工完毕,用毛刷、压缩空气清理垫片通孔与两端贴合面的切屑,擦拭干净再收纳。
