1. 材质参数

• 缸体：高碳钢调质，发黑防锈处理
• 锁紧钢珠：轴承钢整体淬火 HRC≥60
• 弹簧：合金弹簧钢，抗疲劳
• 密封件：耐切削液聚氨酯密封圈

2. 气动工况参数

1. 标准工作气压：0.4~0.6 MPa
2. 最低解锁气压：≥0.25 MPa
3. 重复定位精度：≤±0.005 mm
4. 配套衬套公差：内孔 H6
5. 工作温度：0~70℃
6. 动作响应时间：＜0.3s
7. 控制方式：双作用双气路

• 定位夹紧一体化，换型速度快

  通气一次即可完成定心与夹紧，自动化产线大幅缩短托盘切换节拍，提升加工效率。
• 断气自锁，安全系数高

  突发断电、断气时弹簧保持锁紧，杜绝工件、托盘坠落，适配无人值守自动化生产线。
• 超高重复定位精度

  精密研磨锥面 + 均匀分布钢珠，定心无偏移，满足精密铣削、钻孔、三坐标检测高精度需求。
• 楔形扩力结构，夹持刚性强

  钢珠多点均匀受力，锁紧力大，重切削工况无震动、无工件移位。
• 耐磨耐用，使用寿命长

  钢珠、锥套淬火硬化，数十万次开合磨损极小，维护周期长。
• 自带应急手动解锁

  气源故障时可通过侧边顶丝手动释放钢珠，方便拆卸卡死托盘。
• 安装结构紧凑

  外螺纹直装基准板，无需额外底座，节省工装安装空间。
• 通用性强

  多规格轴径覆盖薄 / 厚托盘，兼容行业标准零点定位衬套，替换方便。

• 定位衬套内孔必须保证 H6 公差，间隙过大降低精度，间隙过小会造成钢珠卡滞无法锁紧。

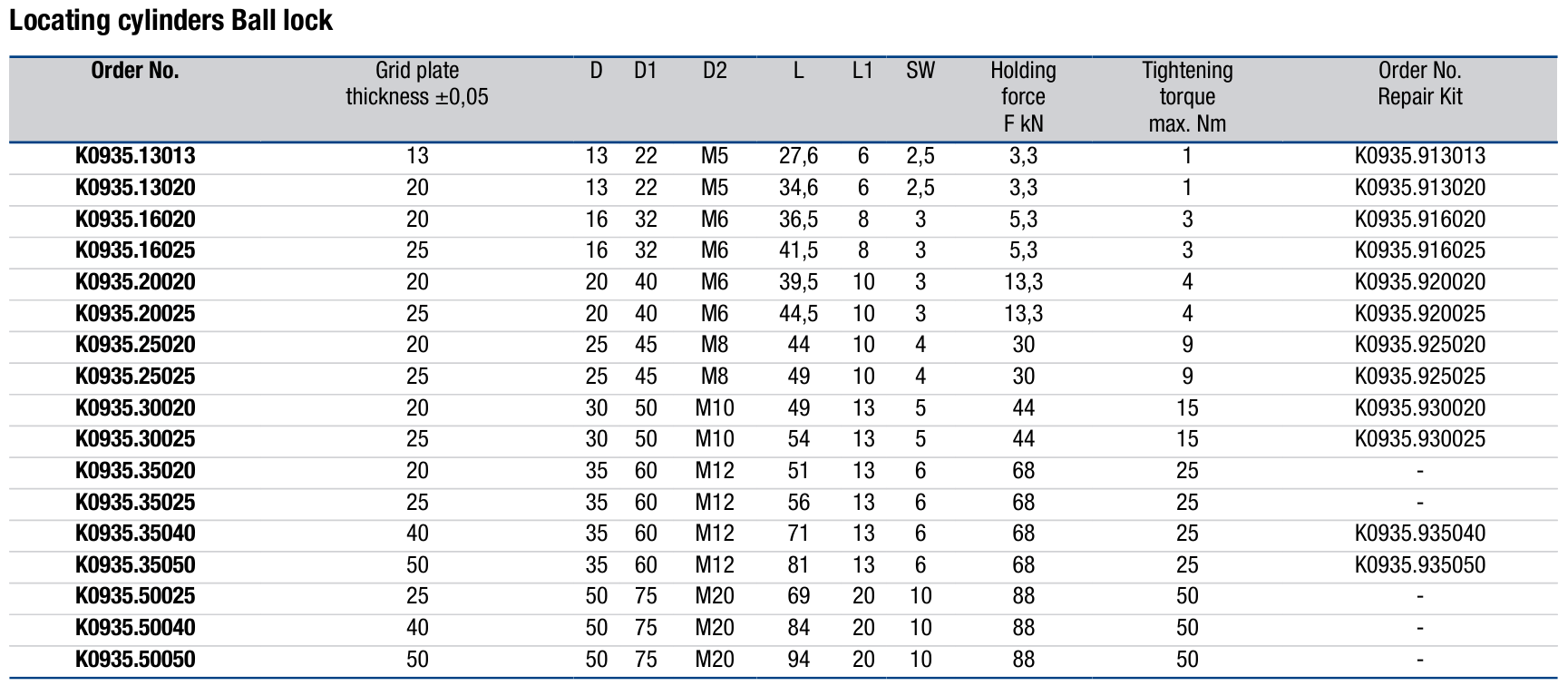

• 气缸拧紧扭矩严格参照参数表，禁止超力安装，避免缸体变形、活塞卡死。
• 禁止长期在 0.25MPa 以下低压工作，低压锁紧力不足，加工易走位。
• 保养周期：20 万次开合或每 3 个月清洁保养；拆解钢珠、锥面，涂抹耐高温润滑脂。
• 气缸松开状态无夹持力，禁止手伸入托盘下方，防止坠落夹伤。
