核心材质构成
- 锁体壳体 + 双翼握把：锌合金高压压铸
- 锁紧螺母、锁舌挡片：冷轧钢镀锌
- 密封配件：橡胶平面防水防尘垫圈
- 铆钉、弹片：不锈钢
- 环保标准：RoHS 合规

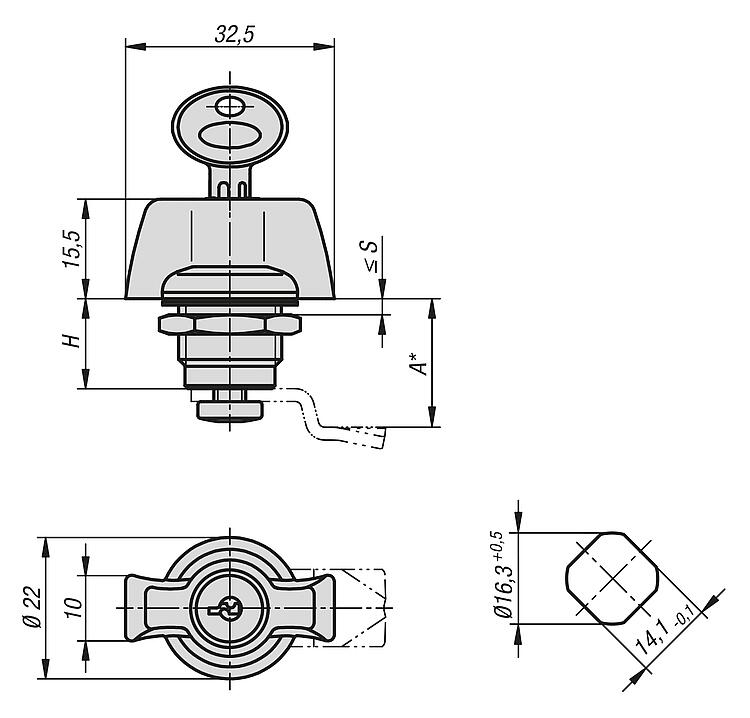

尺寸参数
- 壳体外径：Φ22 mm
- 面板标准开孔：Φ22.5 mm
- 螺纹规格：M20 外螺纹
- 适配门板厚度：2–10 mm
- 旋转角度：90°（1/4 转锁紧 / 解锁）
- 握把外露总高度：7.2 mm
- 双翼展开宽度：34 mm（徒手操作接触面充足）
- 锁舌选配：配套多长度钢制弯舌，根据箱体深度选用 6.3/10/16/20/33mm 规格锁舌
,
产品核心特点
- Φ22mm 小型紧凑型壳体，省安装空间
壳体直径仅 22mm，对比大规格转锁更小巧，适合小型电控盒、精密仪器、轻薄设备外壳等开孔空间有限工况。

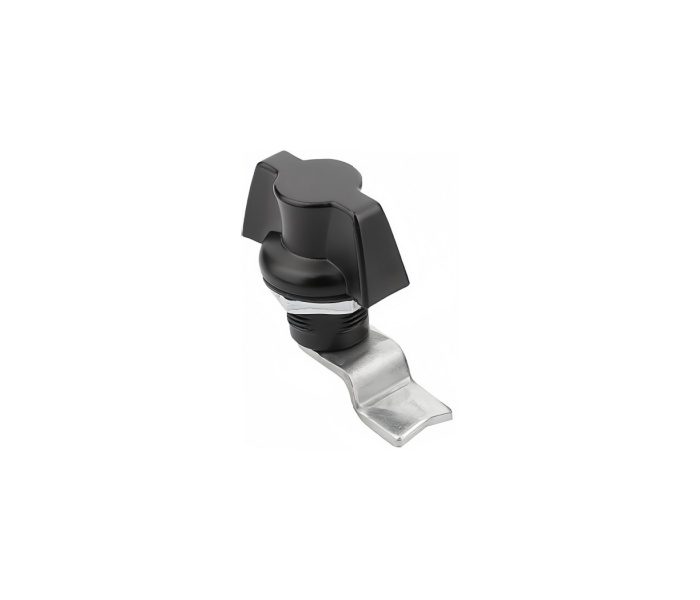

- 一体式双翼握把，徒手免工具操作
两侧加宽翼型把手，手指受力面积大，单手轻松扭转，检修无需携带扳手、硬币，提升开合效率。
- 90° 四分之一转快速启闭
开关仅需旋转 1/4 圈，定位弹片自动卡位，关紧后无虚位晃动。
- 锌合金一体成型，性价比高
锁壳结构致密抗冲击，电镀 / 喷塑双重防腐，成本优于不锈钢小型转锁。
- 通用标准开孔，替换方便
行业通用 Φ22.5 开孔，旧设备改造无需重新切割钣金，直接替换同规格锁具。
- 左右门通用模块化设计
锁体不分开门方向，仅更换不同高度锁舌即可适配深浅柜体，备货简单。
- 密封防尘防水结构
正面橡胶垫圈贴合门板，阻断粉尘、冷却液飞溅进入锁体，减少卡顿故障。
- 抗震防松内置弹片
车载、机床、自动化设备震动环境下，锁舌不会自行回转松门。
适用场景
- 小型工控机箱、PLC 控制柜、弱电分线盒
- 检测仪器、医疗设备外壳、实验室小型箱体
- 自动化设备检修门、机床操作面板小门
- 充电桩控制盒、户外小型仪表箱
- 轨道交通车载小型电器柜、物流设备检修门
- 通讯基站迷你箱体、储能小型接线箱
使用与安装注意事项
- 门板厚度严格控制 2–10mm，门板过薄螺母锁不紧，过厚螺纹咬合不足易松动。
- 锁舌高度按需选型，锁舌过长挤压内部元器件，过短无法有效扣紧门框，关门存在间隙。
- 装配锁紧螺母力度适中，禁止暴力强拧，锌合金壳体螺纹易崩裂，推荐扭矩 8–12Nm。
- 长期潮湿、户外淋雨环境优先选用黑色喷塑款，镀铬长期日晒易氧化失光；可加厚密封圈升级防水。
- 锁体无锁芯防盗结构，存放贵重元器件、需权限管控柜体不建议选用，可更换 K2216 带钥匙款。
- 避免大力撞击柜门，锁舌为钢制薄片，剧烈撞击易弯折变形，导致关锁失效。
- 锁体转动部位定期清理粉尘，少量涂抹干性石墨润滑，禁止机油、黄油，油脂易粘灰卡滞旋转机构。
- 焊接、喷漆工序前加装保护盖，防止焊渣、油漆粘连双翼握把与锁体缝隙，造成扭转卡死。
- 本品仅防飞溅水，不可长期浸泡水下，深水场景需选用 IP65/IP67 全密封专用锁。
- 剧烈振动设备建议额外加装防松垫片，防止长期运行锁紧螺母松脱。
