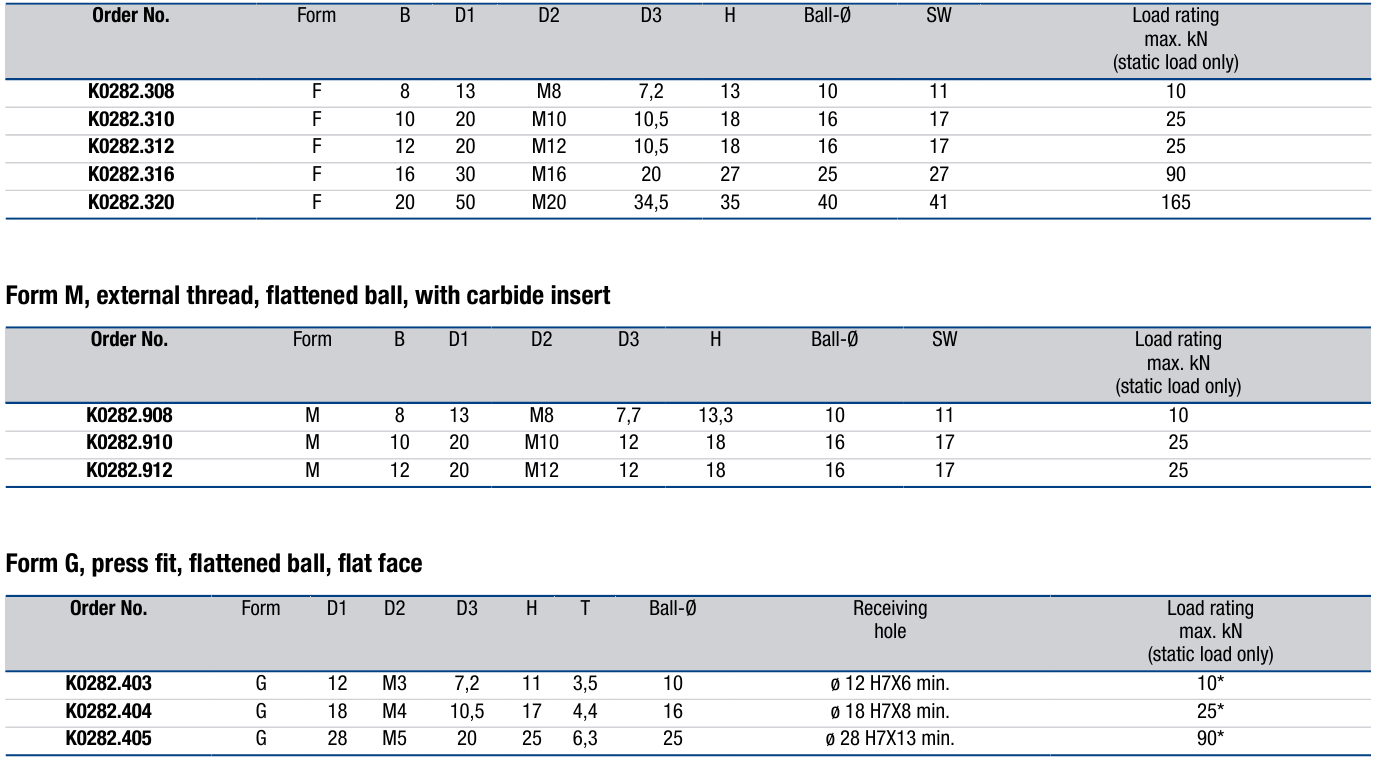

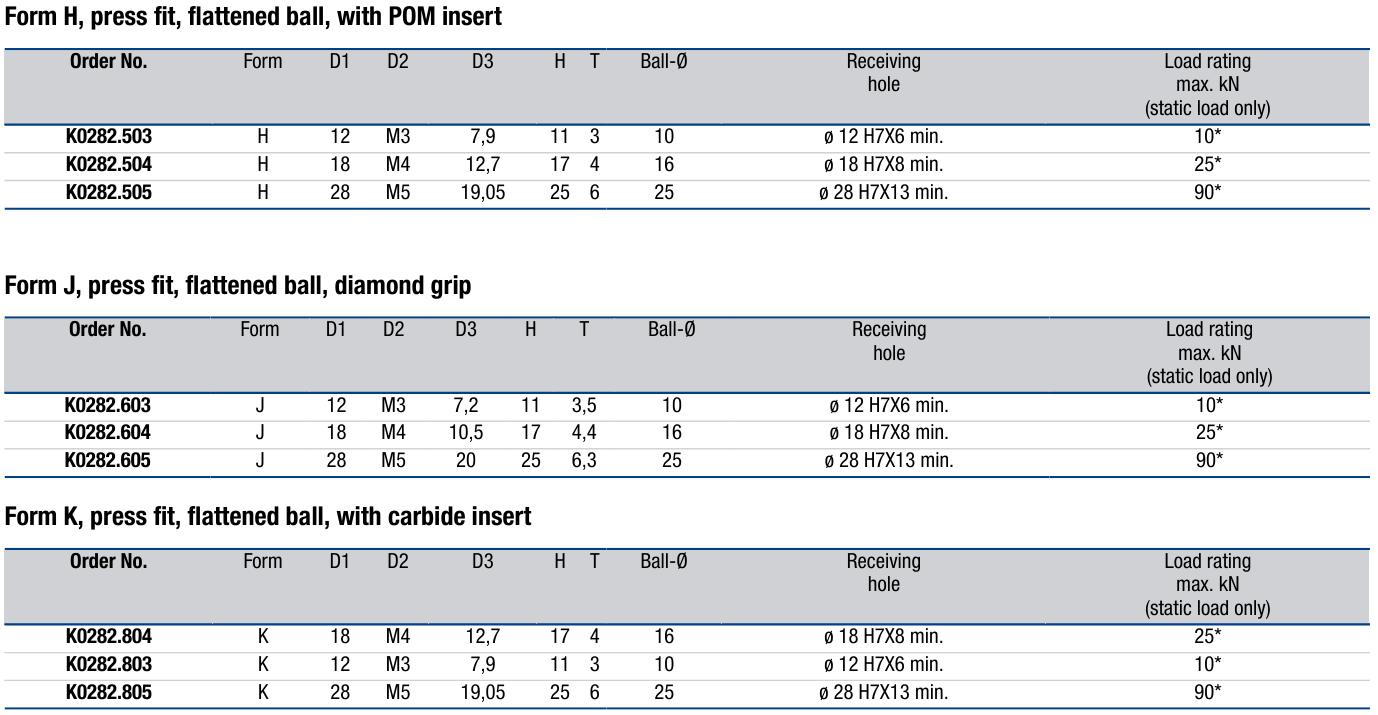

产品参数
产品特点
注意事项
,,,
,
- 自动调平（摆动补偿，最大摆角约 9°）：顶部扁球可小幅摆动，自动贴合工件微小斜面，消除工件底面平面度误差，保证均匀受力。
- 球体防转结构：球头被锁止，受压时不会旋转划伤工件表面。

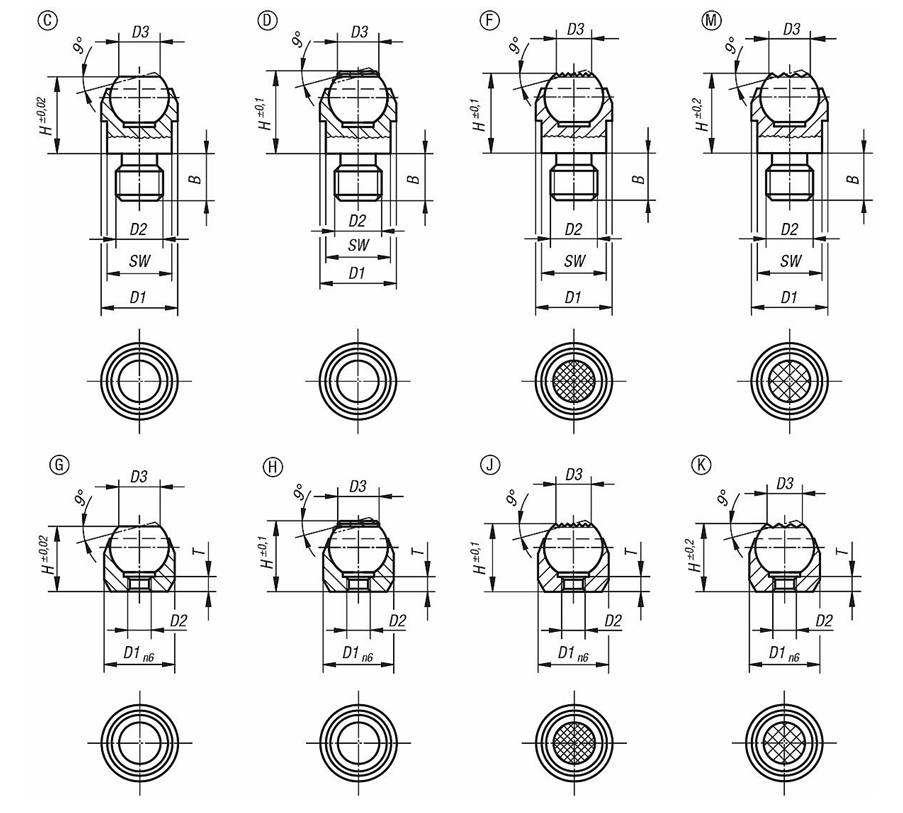

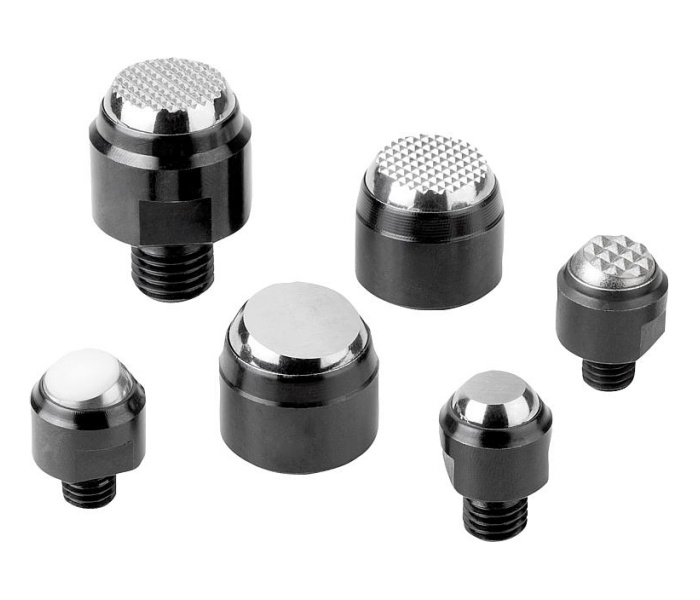

- 多种接触面可选
- C/G：光滑平面

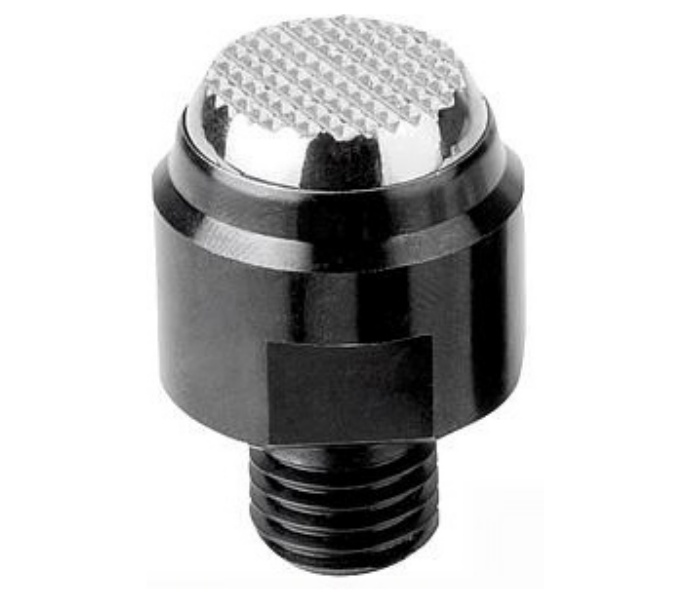

- F/J：菱形滚花纹（防滑，增加摩擦力）
- D/H：POM 塑料镶嵌面（保护精加工面，防压痕）
- M/K：硬质合金球头（高耐磨，重载工况）
- 材质：本体碳钢，回火 + 磷化处理；普通球头为轴承钢 1.2067 淬火；M/K 版本球头硬质合金，M 球头镀镍KIPP KR
- 两大安装结构
- 外螺纹款：M8/M10/M12，直接拧入工装板，带扳手位，安装调节方便
- 压入款：压装进底座孔，无螺纹，适合固定点位
- 只承受静态载荷：额定载荷为静态极限，不可用于冲击、持续振动工况。
使用场景：
使用注意事项：
- CNC 加工中心、铣床工装夹具，多点支撑定位（搭配 KIPP 卡盘 K1836/K1837 一起使用非常常见）。
- 铸件、锻件毛坯支撑，工件底面有平面度误差。
- 检具、焊接工装，多点定位支撑。
- 需要保护已加工表面：选用 D/H（POM）；需要防滑防打滑选用 F/J；长期反复使用、高磨损选 M/K 硬质合金。
- 多支点工装，消除过定位，避免工件夹紧变形。
使用注意事项：
- 仅静态支撑：不可承受冲击载荷、持续交变振动；额定载荷为静态极限，安全使用建议取 50% 以内余量。
- 补偿角度限制：最大摆动约 9°，工件倾斜超过该角度无法完全贴合。
- 压入式（G/H/J/K）：必须保证底座孔足够深度，否则球头摆动卡滞，失去自调功能。
- POM 款（D/H）：不耐高温，切削热高的工况慎用，POM 容易软化变形。
- 菱形花纹款（F/J/M）：会在工件表面留下细微压痕，精加工成品面优先选光滑 C/G 或 POM D/H。
- 安装：外螺纹版本拧紧后，球头必须保持可轻微摆动；不要锁死球头，锁死就丧失自调功能。
- 清洁：铁屑进入球头间隙会卡死摆动机构，每次使用清理支承面。
