- 本体：碳钢，调质发黑氧化处理
- 球头：不锈钢 / 工具钢，球头防自转结构，夹紧时球体不会旋转划伤工件
- 内置 O 形圈：预紧阻尼、防尘防铁屑，保证球头摆动顺滑

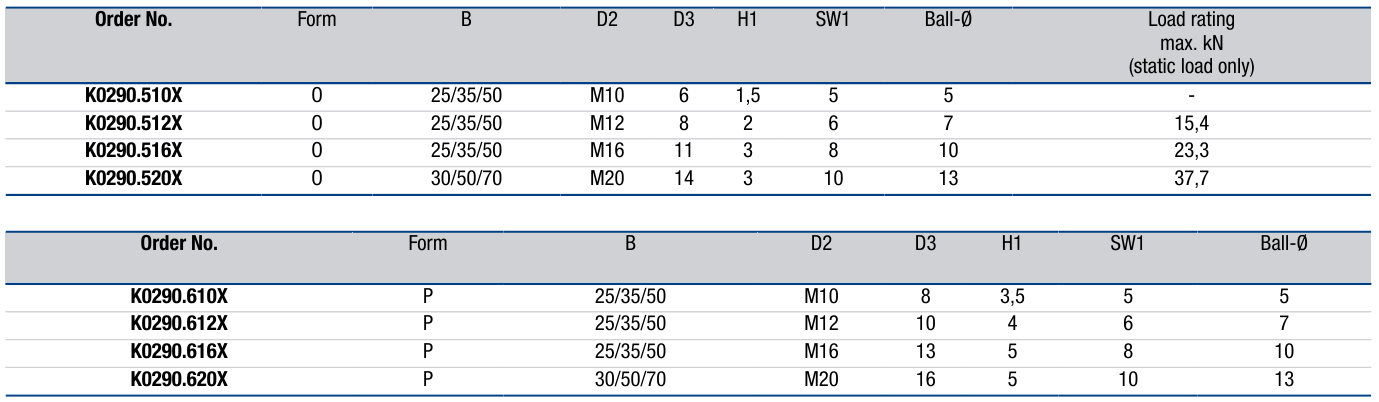

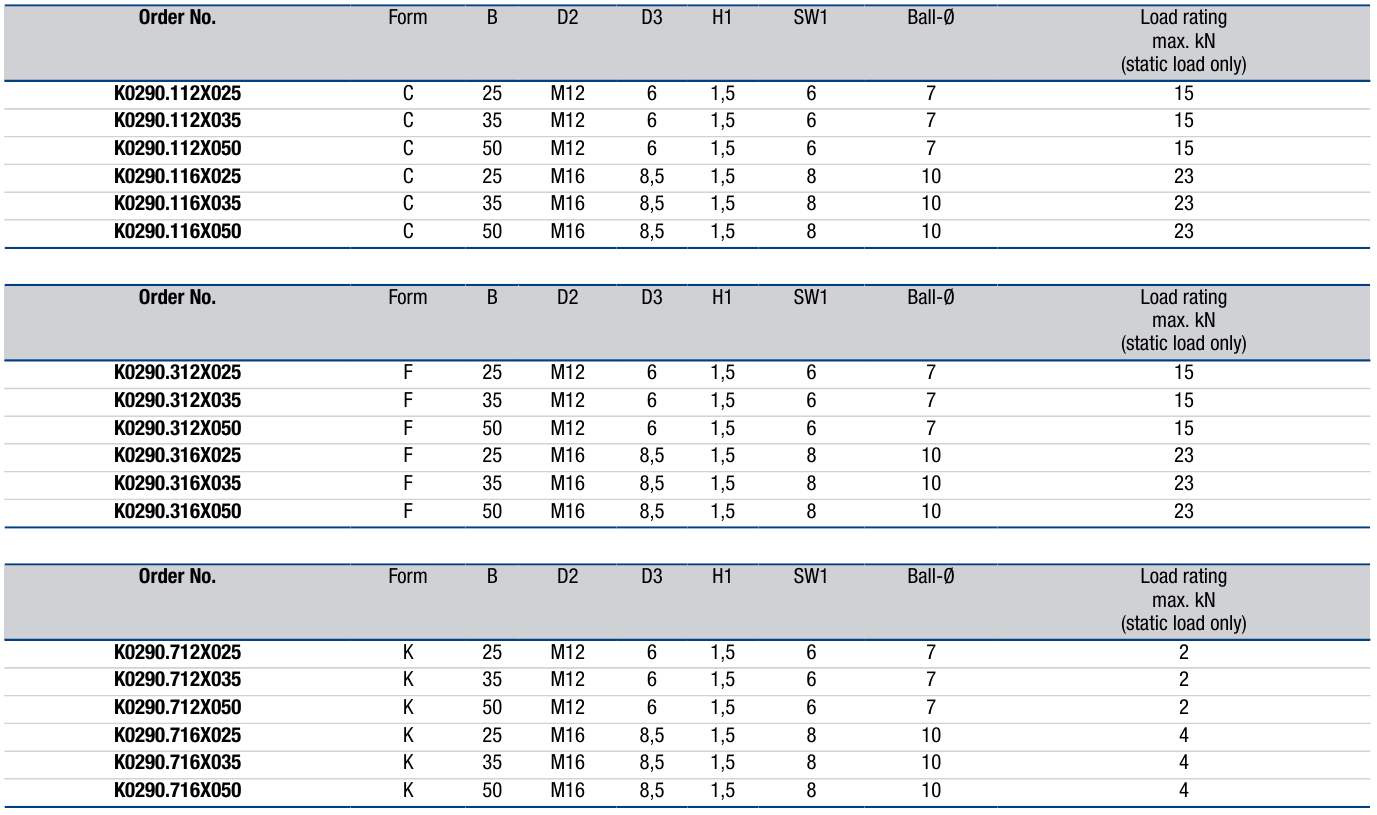

- 螺纹规格：M6 / M8 / M10 / M12 / M16，螺纹长度多种可选
- 摆动角度：±12°
- 载荷：仅静态载荷，不同规格最大静态载荷 5~23kN 不等

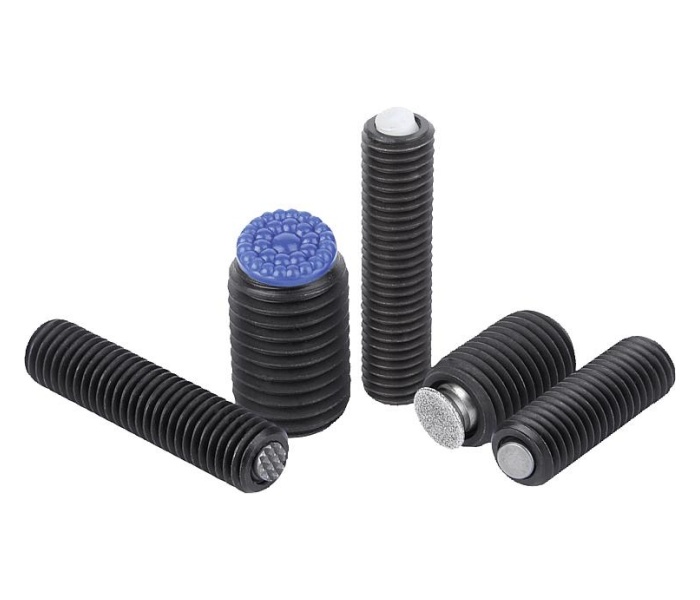

- 接触头 Form 选型（和 K0289 基本一致）

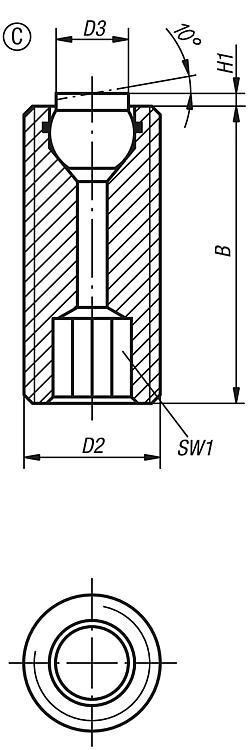

- Form C：工具钢光面压头，通用重载钢件

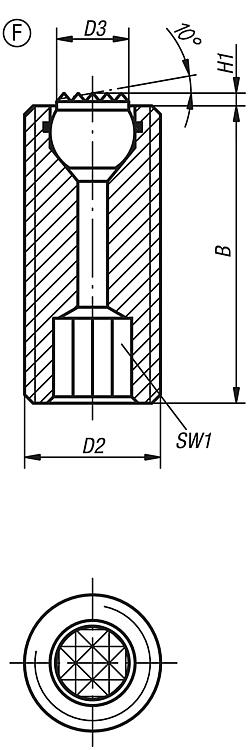

- Form F：菱形防滑齿，毛坯铸铁 / 钢件防滑

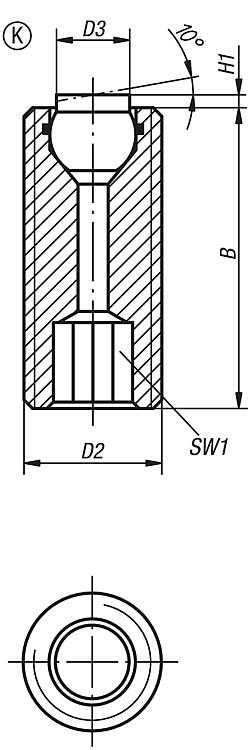

- Form K：POM 白色塑料面，防压伤铝铜件，中轻载

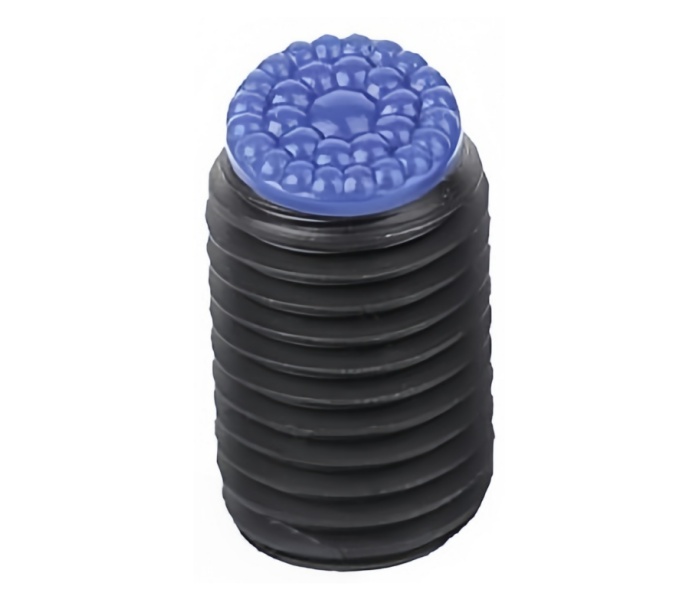

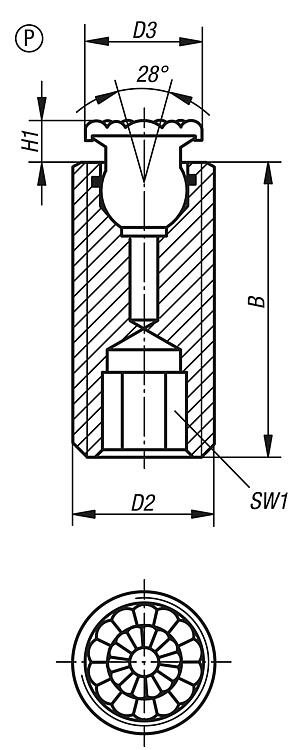

- Form P：不锈钢基底 + PU 聚氨酯表层（邵氏 A60），保护精加工表面

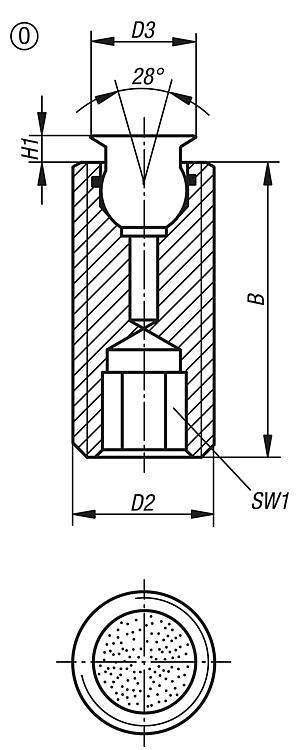

- Form O：金刚石浸渍接触面，高耐磨、高摩擦
,
,
,
,
,
- 内六角孔调节（最大亮点）：螺杆中心内置内六角，通孔安装场景，可从夹具背面调节支撑高度，正面没有扳手空间时首选（K0289 外六角必须外部操作）KIPP
- 球头 ±12° 自对齐补偿，自动贴合工件微小倾斜面，避免单点应力集中
- 球头防旋转，夹紧过程不会扭转刮伤工件
- O 圈密封防尘，阻挡切削铁屑进入球窝，维持摆动阻尼
- 作为支撑、止挡、推力垫块三合一，工装夹具标准定位元件
- 整套一体化成品，无需单独装配
使用场景：
使用注意事项：
- CNC 加工夹具（正面空间受限工装）
- 多工位、密集排布工装
- 焊接工装、检具
- 压装装配工装
使用注意事项：
- 仅限静态夹紧载荷，不可承受冲击、持续震动载荷；冲击工况会加速 O 圈老化、球头卡死。
- 倾斜角度上限 ±12°，工件倾斜超过该角度，球头锁死，会产生局部过载压坏工件。
- 内六角调节只能用于调节高度，夹紧力不要依靠旋转 K0290 本体来纠偏；依靠球头自由浮动贴合工件。
- 镶片选型禁忌
- 铝 / 铜精加工件：Form K (POM) / Form P (PU)，禁止锯齿款，会压出凹痕
- 铸铁毛坯重切削：Form F 菱形齿 / Form M 硬质合金齿防滑
- 潮湿防锈环境：Form E 不锈钢面
- 切削液、铁粉长期浸泡会老化 O 圈；重切削工况定期拆解清洁、更换 O 圈。
- PU/POM 软接触面不耐高温，高温工况只能选用金属镶片版本。
- 安装需保证足够底孔深度，否则会限制球头摆动，影响自调功能。
