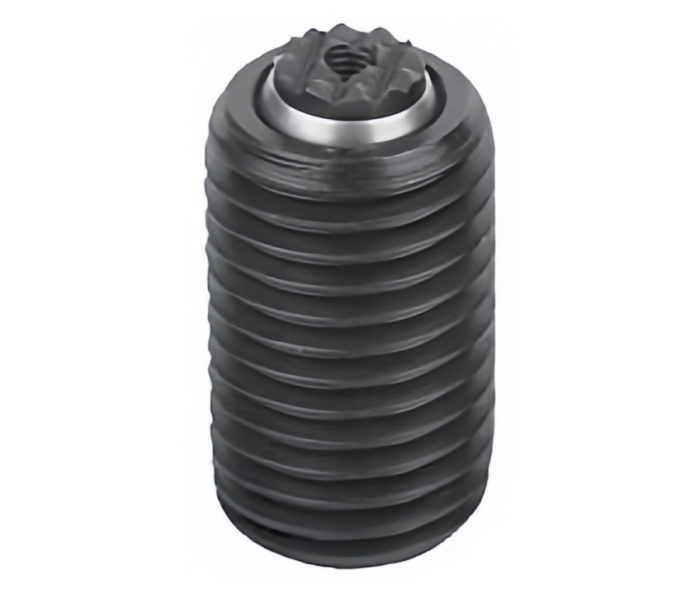

- 本体：碳钢，调质发黑氧化处理
- 球头：耐酸硬化不锈钢，球头防自转结构，夹紧时球体不会旋转划伤工件
- 内置 O 形圈：预紧阻尼、防尘防铁屑，保证球头摆动顺滑
- 螺纹规格：M6 / M8 / M10 / M12 / M16 / M20 / M24；全螺纹结构，螺纹长度可选（12~80mm）
- 摆动角度：±12°
- 载荷：仅静态载荷，规格越大承载越高，最大可达 37kN

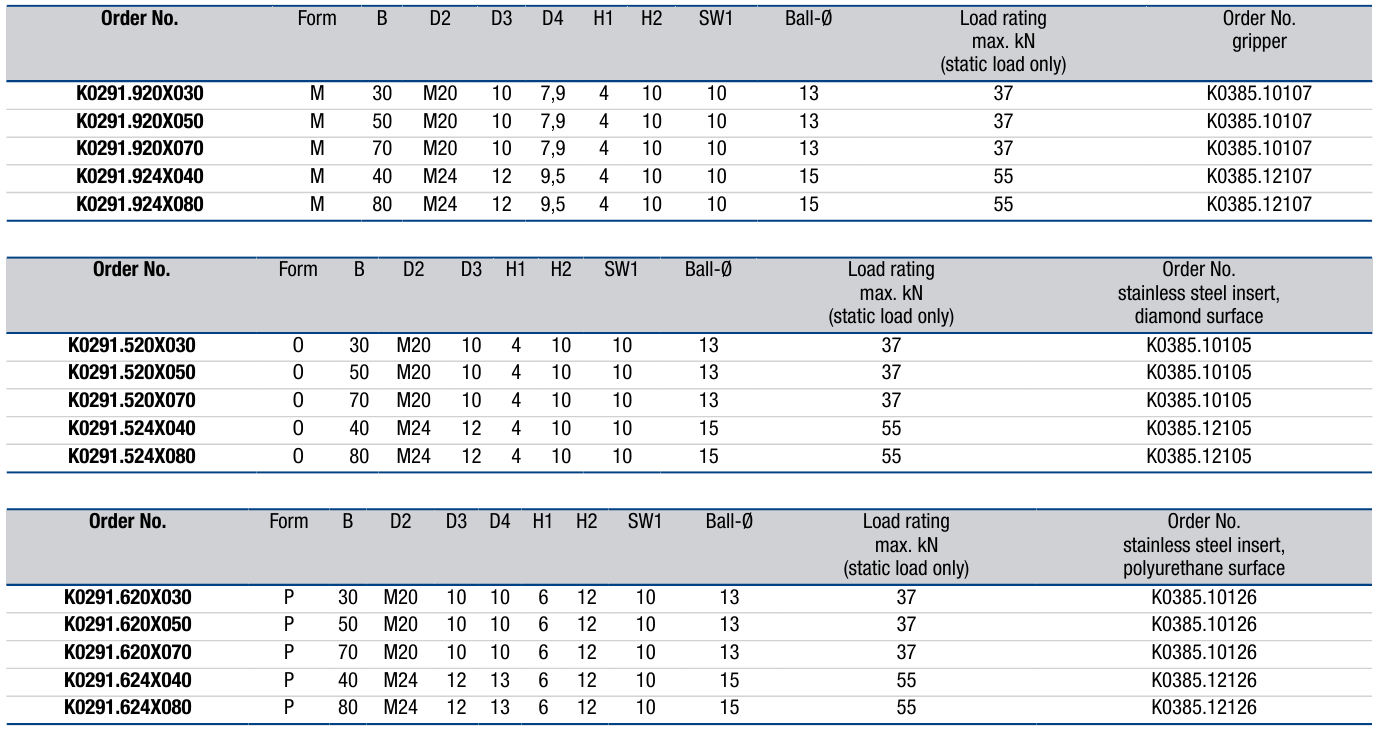

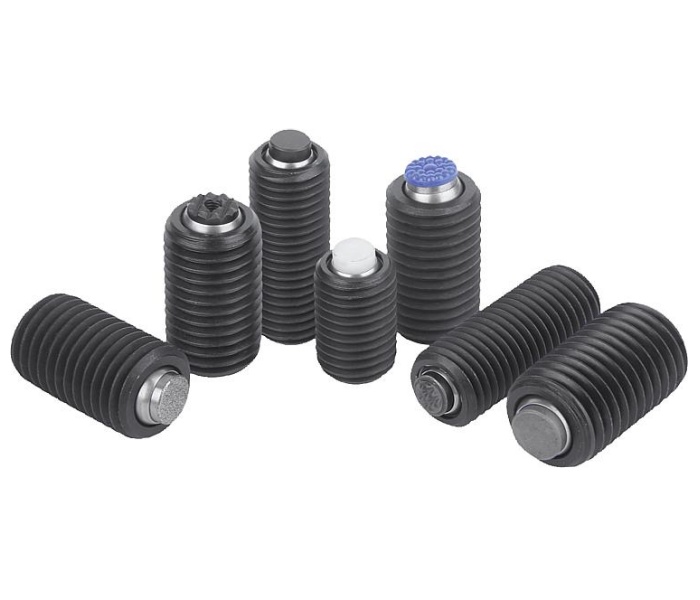

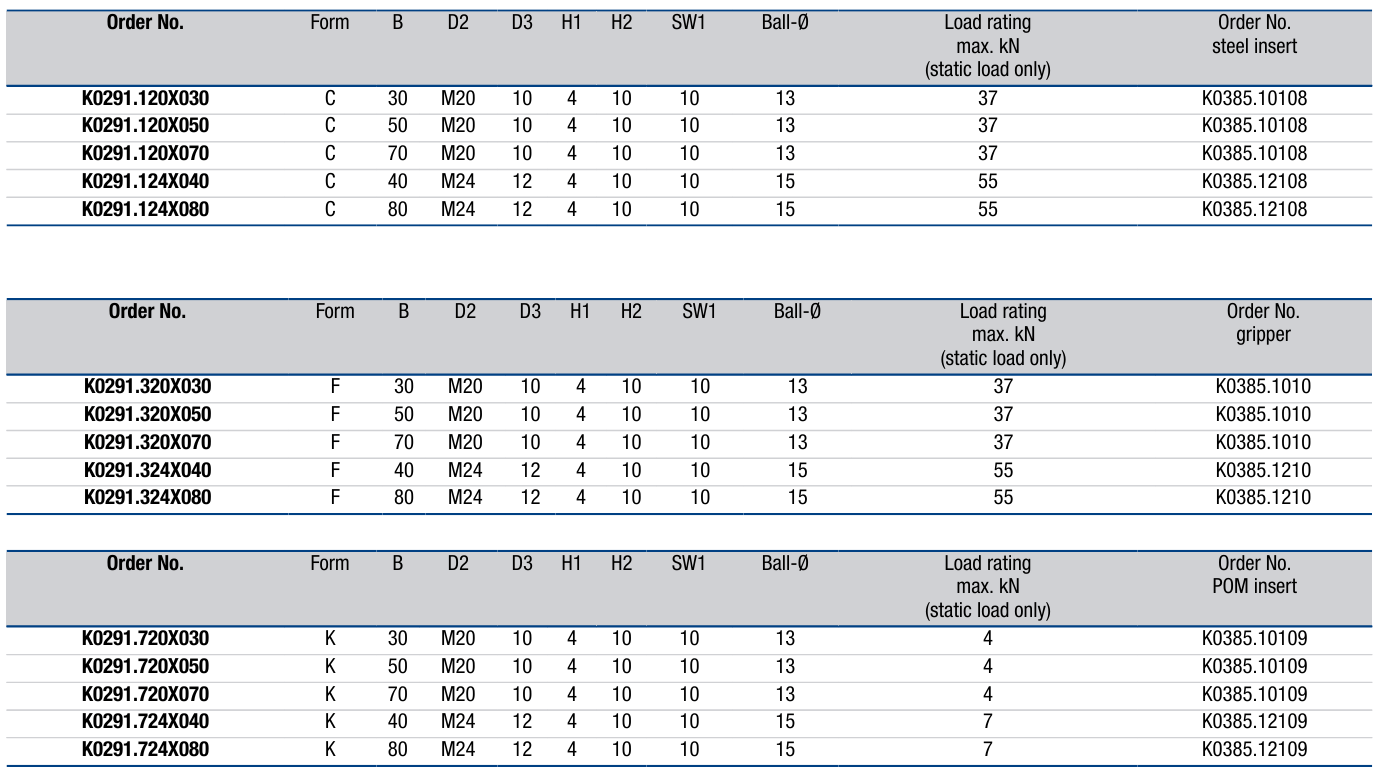

- 可更换镶片 Form（和 K0289/K0290 完全通用）
- Form C：工具钢光面压头，通用重载钢件

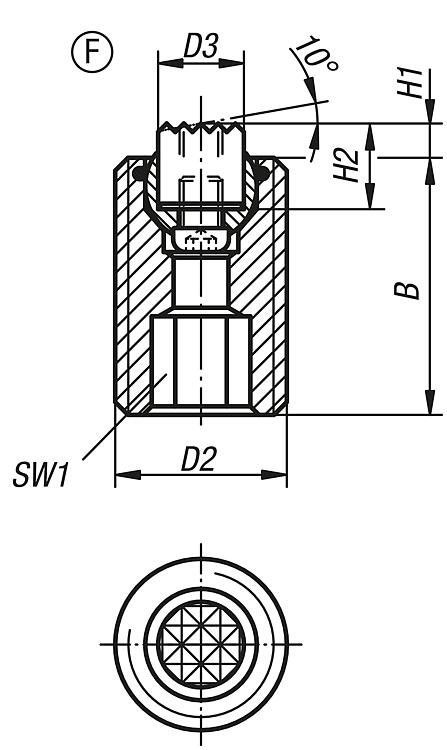

- Form F：菱形防滑齿，毛坯铸铁 / 钢件防滑

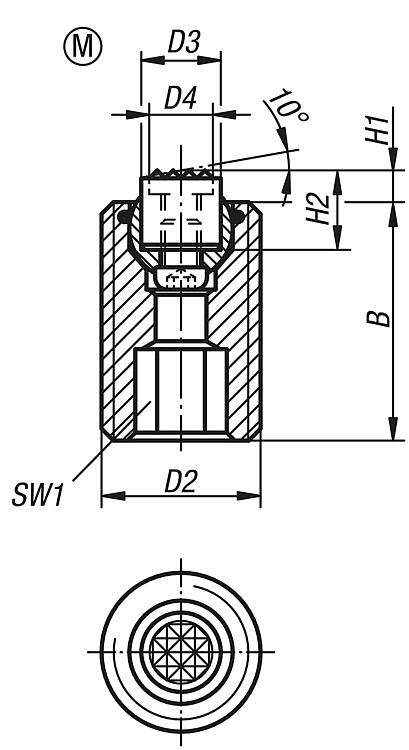

- Form M：硬质合金锯齿，重切削、大夹紧力粗糙毛坯
- Form E：不锈钢平整面，防锈工况
- Form K：POM 白色塑料面，防压伤铝铜件，中轻载

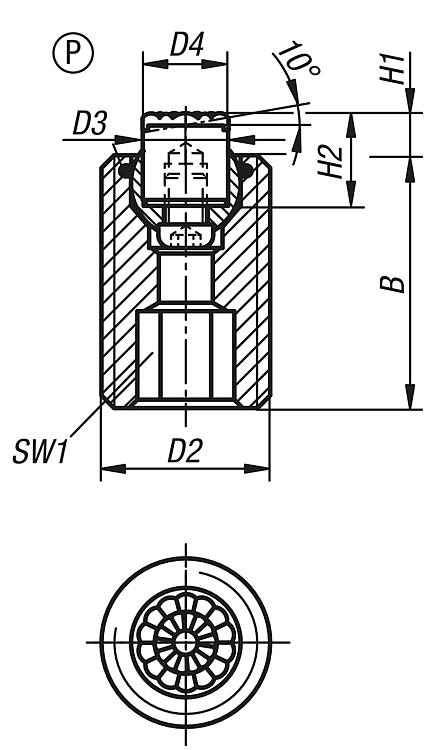

- Form P：不锈钢基底 + PU 聚氨酯表层（邵氏 A60），保护精加工表面

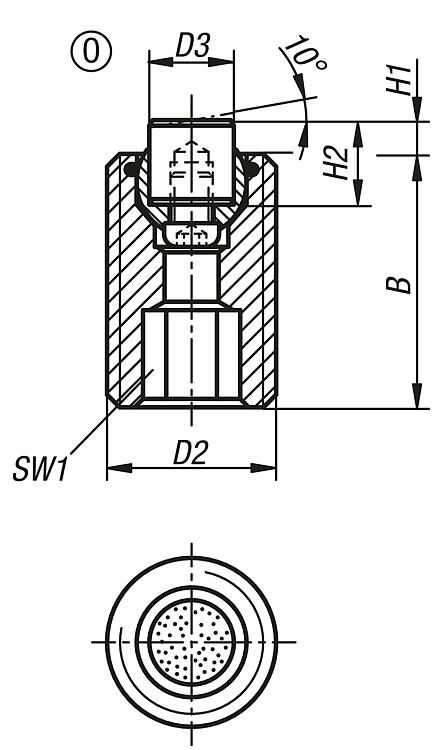

- Form O：金刚石浸渍接触面，高耐磨高摩擦
,
,
,
,
,
,
,
- 全螺纹螺杆（最大亮点）：螺杆从头到尾全部是螺纹，可在任意深度位置锁紧，高度调节范围比 K0290 更大，适配不同厚度夹具板
- 内六角孔调节：螺杆中心通孔内六角，夹具背面调节高度，正面无扳手空间时使用（同 K0290 调节方式）
- ±12° 万向自对齐，自动补偿工件微小倾斜，避免单点应力集中压伤工件
- 球头防旋转，夹紧过程球体不转动，保护工件表面
- O 圈密封防尘，阻挡切削铁屑进入球窝，维持稳定摆动阻尼
- 镶片可单独更换，磨损不用整体更换，降低使用成本
- 整套一体化成品，无需自行装配
使用场景：
使用注意事项：
- CNC 加工夹具（正面空间受限工装）
- 多工位、密集排布工装
- 焊接工装、检具
- 压装装配工装
使用注意事项：
- 仅限静态夹紧载荷，不可承受冲击、持续震动载荷；冲击工况会加速 O 圈老化、球头卡死。
- 倾斜角度上限 ±12°，工件倾斜超过该角度，球头锁死，会产生局部过载压坏工件。
- 内六角调节只能用于调节高度，夹紧力不要依靠旋转 K0290 本体来纠偏；依靠球头自由浮动贴合工件。
- 切削液、铁粉长期浸泡会老化 O 圈；重切削工况定期拆解清洁、更换 O 圈。
- PU/POM 软接触面不耐高温，高温工况只能选用金属镶片版本。
- 安装需保证足够底孔深度，否则会限制球头摆动，影响自调功能。
