产品参数
产品特点
注意事项

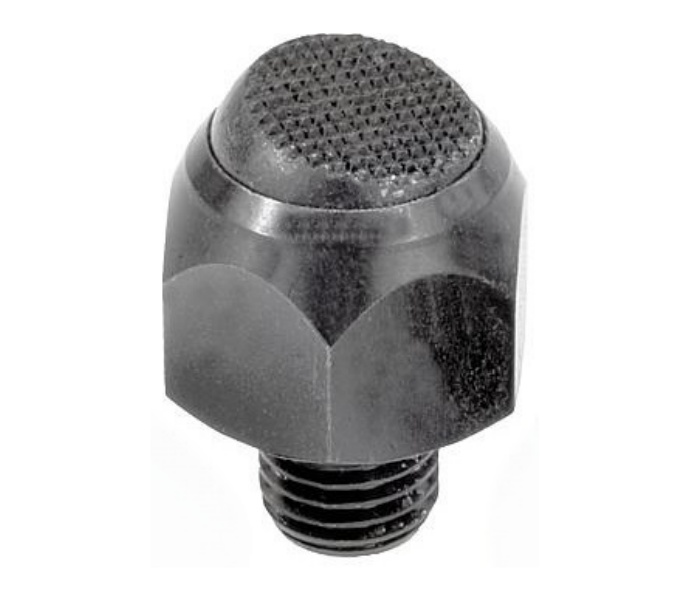

- 本体：碳钢，调质 + 磷化发黑处理
- 球头：轴承钢 1.3505，淬火 50~55HRC 硬化；球头防自转结构，夹紧时球体不会旋转划伤工件

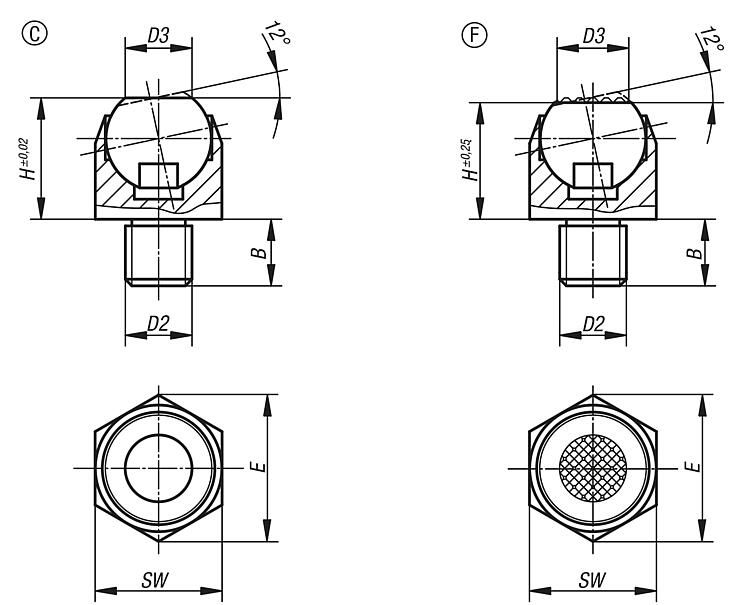

- 摆动角度：±12°

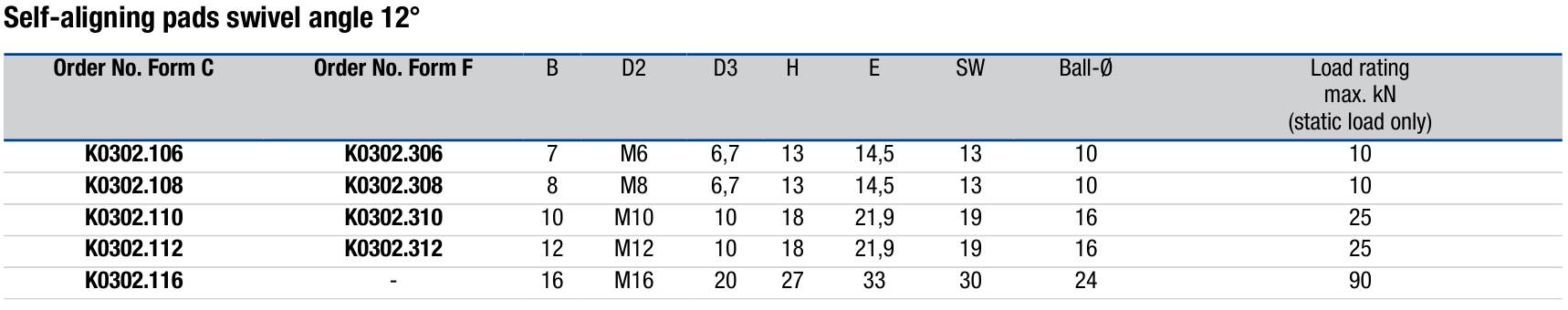

- 螺纹规格：M6 / M8 / M10 / M12 / M16 / M20，短外螺纹

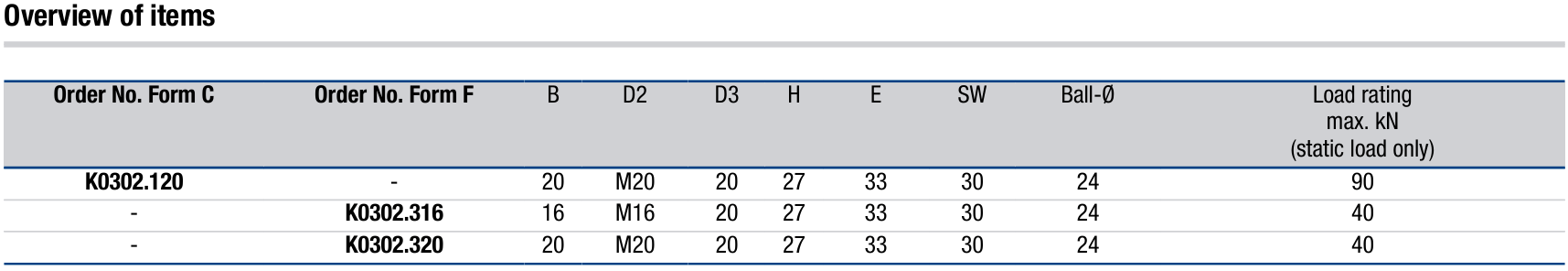

- 静态最大载荷（仅静载）
- M6/M8：10kN
- M10/M12：25kN
- M16/M20：90kN
,

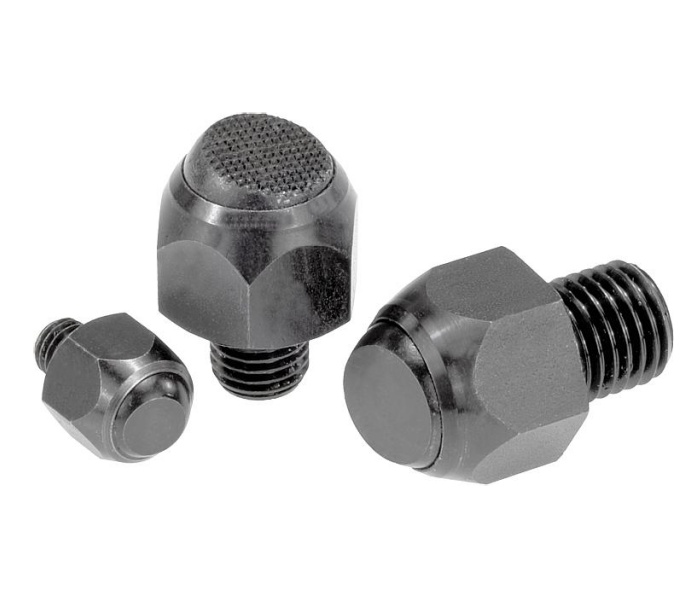

- 紧凑短小结构，整体高度比 K0289 系列矮，适合夹具安装空间很有限的场景
- 外六角本体，直接用扳手拧本体安装，不需要额外螺母做高度调节（螺纹旋入深度直接决定支撑高度）
- ±12° 万向自补偿，自动贴合工件微小倾斜，避免单点应力集中
- 球头防旋转，夹紧时球不转动，保护工件表面
- 一体式球头，无 O 型圈，结构简单，零件少；缺点：没有防尘密封，铁屑切削液容易进入球窝
使用场景：
使用注意事项：
- 夹具安装空间狭小、厚度薄的工装底板
- 简易工装、检具、焊接定位工装
- 短行程辅助支撑
使用注意事项：
- 仅限静态夹紧载荷，禁止冲击、持续震动载荷，无 O 圈，震动容易导致球头松旷、卡滞
- 倾斜角度上限±12°，工件倾斜超过该角度，球头锁死，造成局部过载。
- 无 O 型圈防尘：切削液、铁屑多的重切削工况不推荐；铁屑进入球窝会卡死球头，需要定期拆洗。
- 球头一体不可单独更换：接触面磨损后，整套支撑垫需要更换，不能只换头部镶片
