. 材质与表面处理

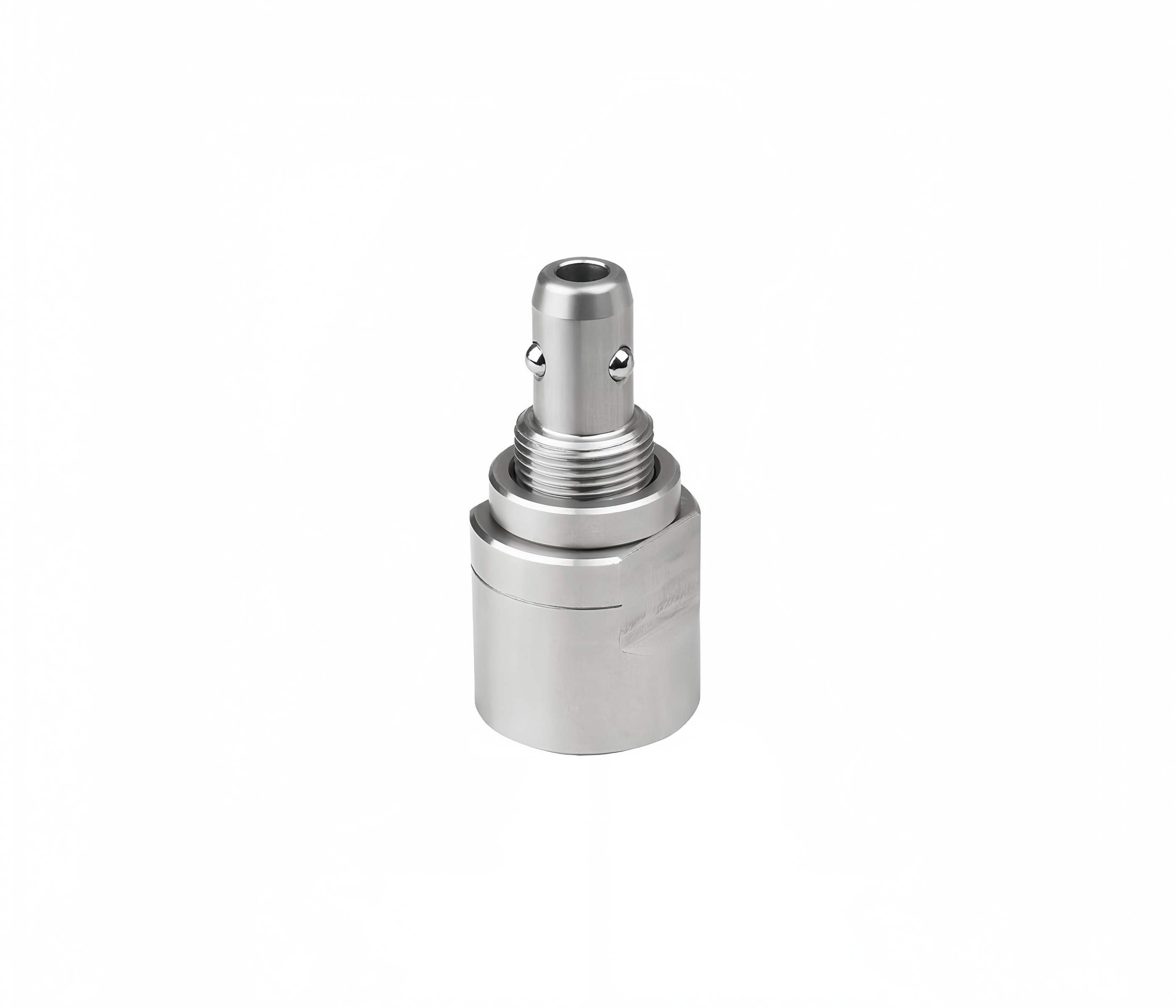

• 缸体主体：不锈钢光亮原色，无电镀、发黑镀层，长效防锈
• 密封件：NBR 丁腈橡胶，耐切削油、乳化液
• 锁紧部件：淬火不锈钢钢珠，耐磨不易变形
• 配套配件：同规格 K1739 不锈钢定位衬套

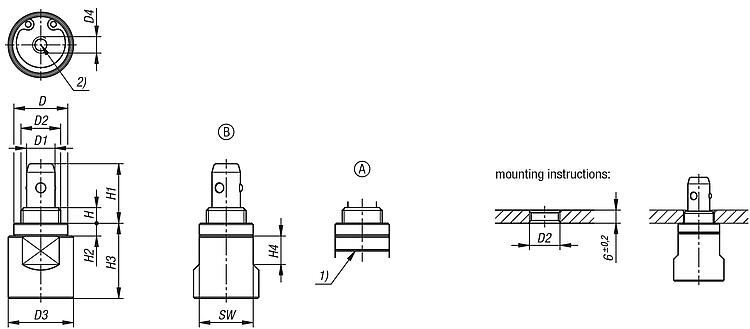

• 安装方式：外螺纹 M14×1 锁紧安装，适配 6mm 标准安装板厚度

1. 装配匹配要求

1. 必须搭配同规格 K1739 不锈钢衬套使用，禁止混用 K1220/K1487 等碳钢衬套，防锈与配合尺寸不匹配。
2. 气缸通过 M14 外螺纹锁紧，使用 SW19 扳手均匀拧紧，禁止蛮力拧动导致缸体变形。
3. 多气缸阵列使用时，衬套中心距公差严格控制 ±0.1mm 以内，保证工装顺畅落位。
4. 适配安装板标准厚度 6mm，板厚过大会干涉气缸锁紧行程。

2. 气源规范

1. 压缩空气必须加装油水分离器，无水无油，水汽油污会造成钢珠锈蚀、密封圈提前老化。
2. 供气压力严禁超过 0.7MPa，超压会压缩弹簧变形、钢珠永久受损，降低使用寿命。
3. A 型选用二位三通单作用电磁阀；B 型同样单路供气，持续供气才能保持锁紧状态。
