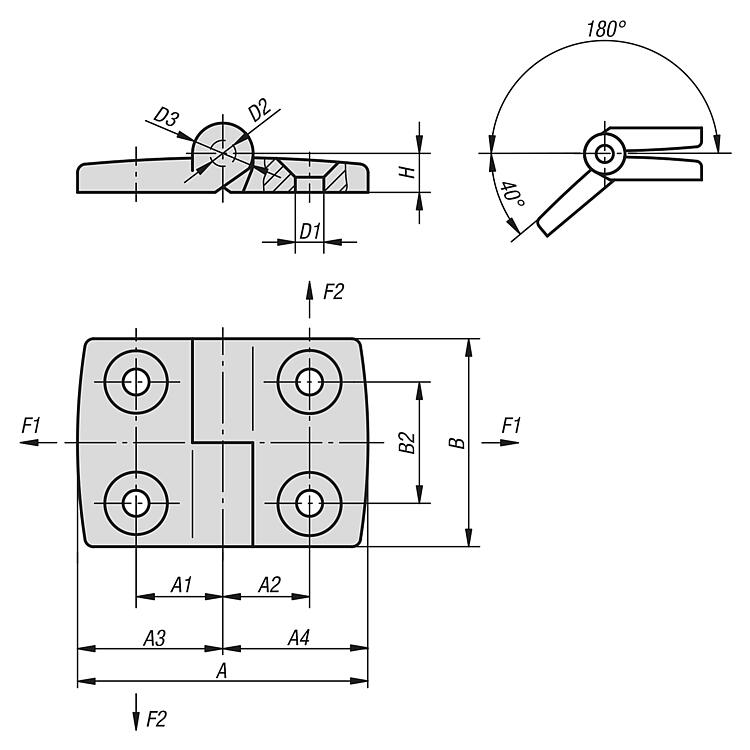

基础结构组成

1. 铰链主体：压铸锌合金底座 + 长短悬臂
2. 锁紧机构：偏心杠杆锁柄、不锈钢锁紧轴
3. 安装孔：4 组沉头螺丝安装位，适配 M6 螺丝
4. 调节余量：悬臂长度分级，补偿钣金加工公差

• 主体：压铸锌合金，黑色粉末喷涂
• 转轴 / 锁紧轴：1.4301 不锈钢（304），抛光无镀层
• 锁柄：玻纤增强热塑性塑料，耐油耐低温
• 螺丝规格：安装 M6 沉头螺钉，孔径 6.6mm

产品核心特点

1. 任意角度自锁锁紧

   偏心凸轮杠杆结构，翻盖抬到任意角度下压手柄即可锁死，无需额外支撑，搭配气弹簧释放头组合使用，盖板停位稳定，测序仪流道芯片更换时无需手扶。
2. 公差自适应调节

   悬臂分 5 档长度，2mm 间隙补偿，解决设备钣金焊接、机加工尺寸偏差导致的合页贴合不严、锁不紧问题。
3. 洁净耐腐蚀适配精密设备

   锌合金喷塑 + 不锈钢转轴，无生锈掉屑风险；粉末涂层耐缓冲液、弱化学试剂腐蚀，适配基因测序仪、实验室温控设备洁净舱体。
4. 抗振防松，长期恒定保持力

   凸轮偏心自锁结构，设备风扇振动、帕尔贴冷热循环下不会自动松脱；数万次开合后锁紧力衰减＜10%。
5. 安装通用性强

   标准 4 孔沉头安装，兼容铝型材槽 6/8/10 槽位，可加装导向凸台防止铰链扭转，适配机柜、仪器盖板、烤箱温控门。
6. 搭配气弹簧释放头成套方案

   和你表格内 021520XX 系列释放头配套：解锁气弹簧后，K0434 铰链锁止盖板，双重固定，防止测温传感器弹片受力偏移，保证测温精度稳定。

适用场景

1. 纳米孔基因测序仪：Flow Cell 芯片仓翻盖、温控载台检修门
2. 工业温度传感器检测设备、恒温烘箱盖板
3. 机床电控箱、精密仪器防护门、医疗诊断设备翻盖
4. 带气弹簧支撑的设备门，需要中途悬停定位工况

使用注意事项（装配 & 运维关键）

1. 装配公差控制

• 钣金两件安装面平行度误差≤0.5mm，超差会导致锁柄无法完全扣合、保持力暴跌；
• M6 安装螺丝扭矩控制 2.5~3Nm，扭矩过大压裂锌合金底座，过小振动松动。

2. 温度工况限制

• 禁止长期＞85℃连续工作：塑料锁柄高温软化变形，凸轮自锁失效；高温设备优先选全不锈钢 K0435 替代。
• 低温（＜-10℃）环境定期加注食品级硅基润滑脂，防止不锈钢转轴卡顿。

3. 洁净与腐蚀防护

• 测序仪舱内使用：禁止普通机油润滑，只能用无硅洁净润滑脂，避免污染测序缓冲液、纳米孔膜；
• 高湿 / 含硫实验室环境：每 6 个月擦拭锁柄转轴，防止微动腐蚀卡顿。

4. 力学载荷禁忌

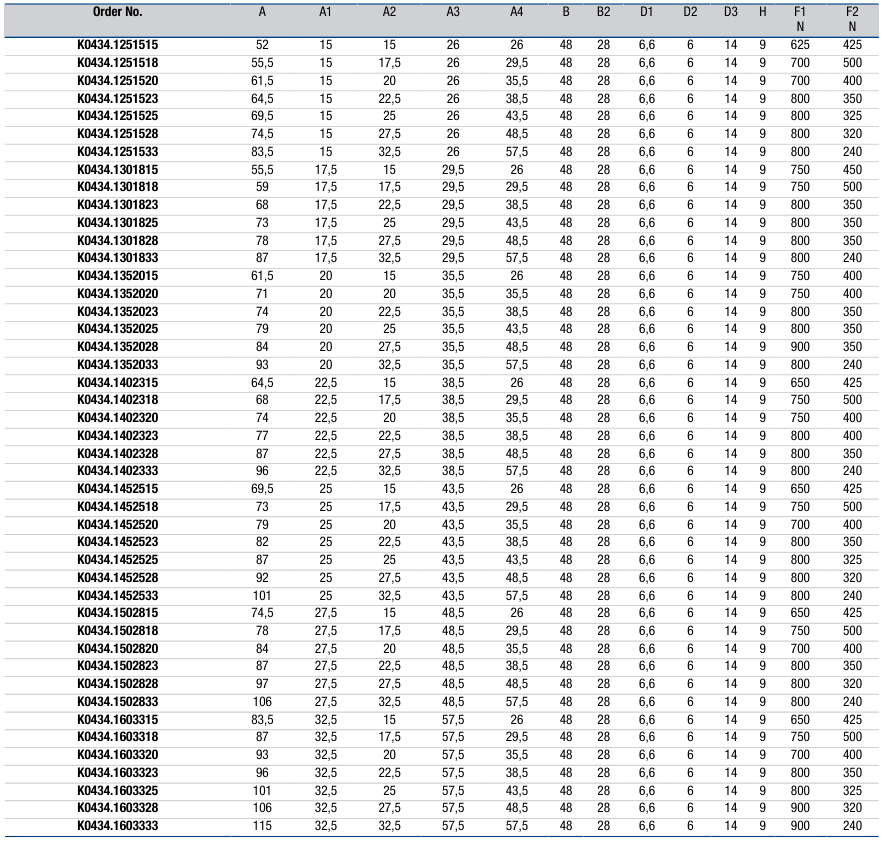

• 禁止侧向超载拉扯：F₂侧向拉力超过表格额定值会造成转轴变形，锁止失效；
• 悬臂越长侧向抗拉力越低，重载盖板优先选短悬臂 318 型号。

5. 开合与寿命维护

• 标准疲劳寿命：5 万次稳定锁紧，超频次开合（每日＞100 次）建议每 3 万次检查凸轮磨损；
• 锁柄下压必须完全扣死，半锁状态保持力下降 60%，设备震动会导致盖板滑落、测温传感器接触弹片移位。

6. 配套气弹簧匹配要点
